УКВ-шникам на заметку

[R9OV]

ghjie gfh

(ну усадка пластика конечно здесь не в счет и вот на нее размеры уползут)
...
Так вот к чему я... отверстия по чертежу выполнены)

Именно это и имелось в виду. Особенно сильно эффект выражен на малорадиусных деталях.

По чертежу диаметр отверстий 3 мм на хомутах и 2.5 мм на самих клампах, под рассверловку по необходимости.
"Лучше меньше, да лучше!" (С) В. И. Ленин.

Все согласно чертежу! Сверлить более чем на 0.4 мм в + я бы не стал....

[R9OV]

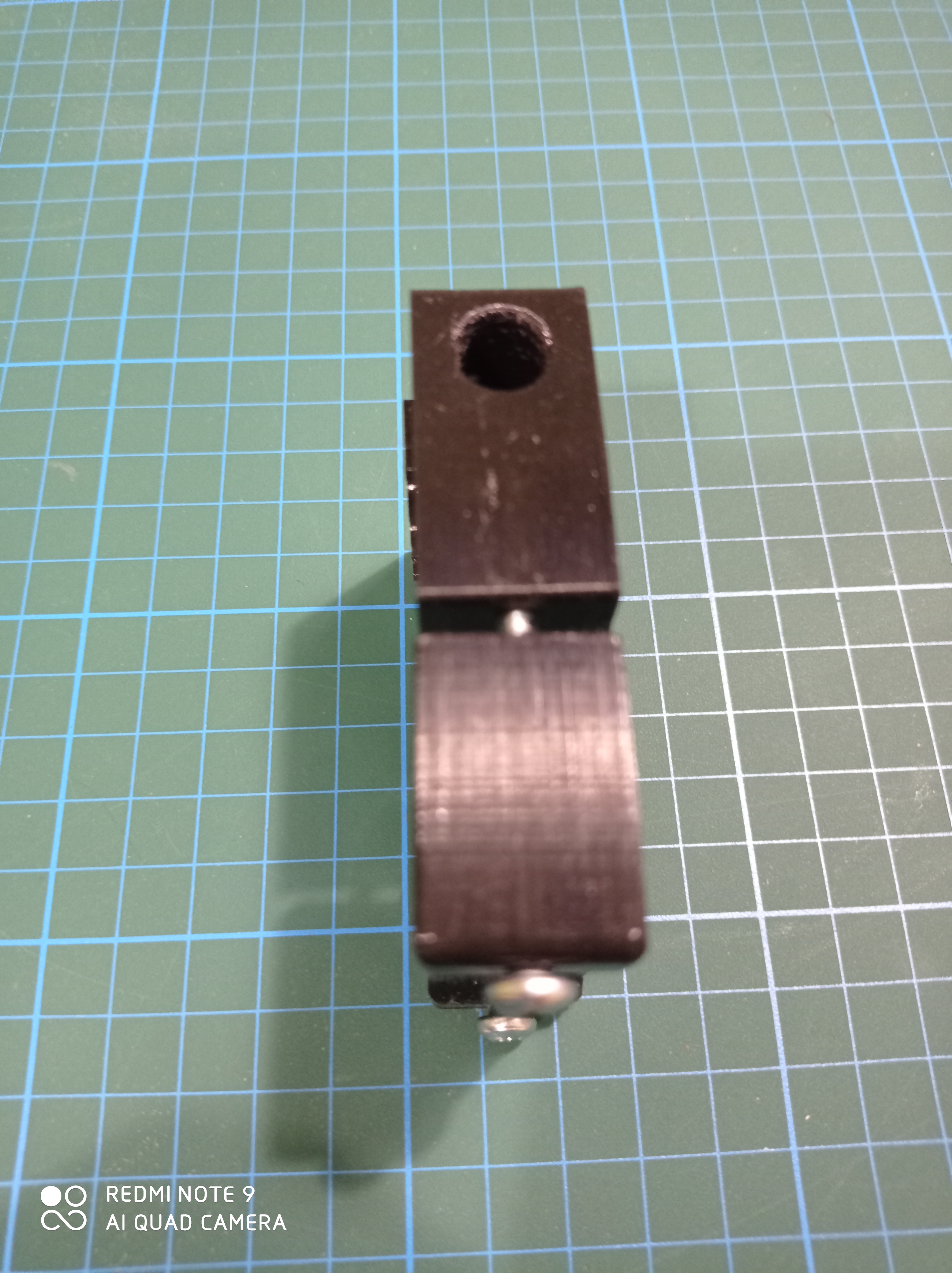

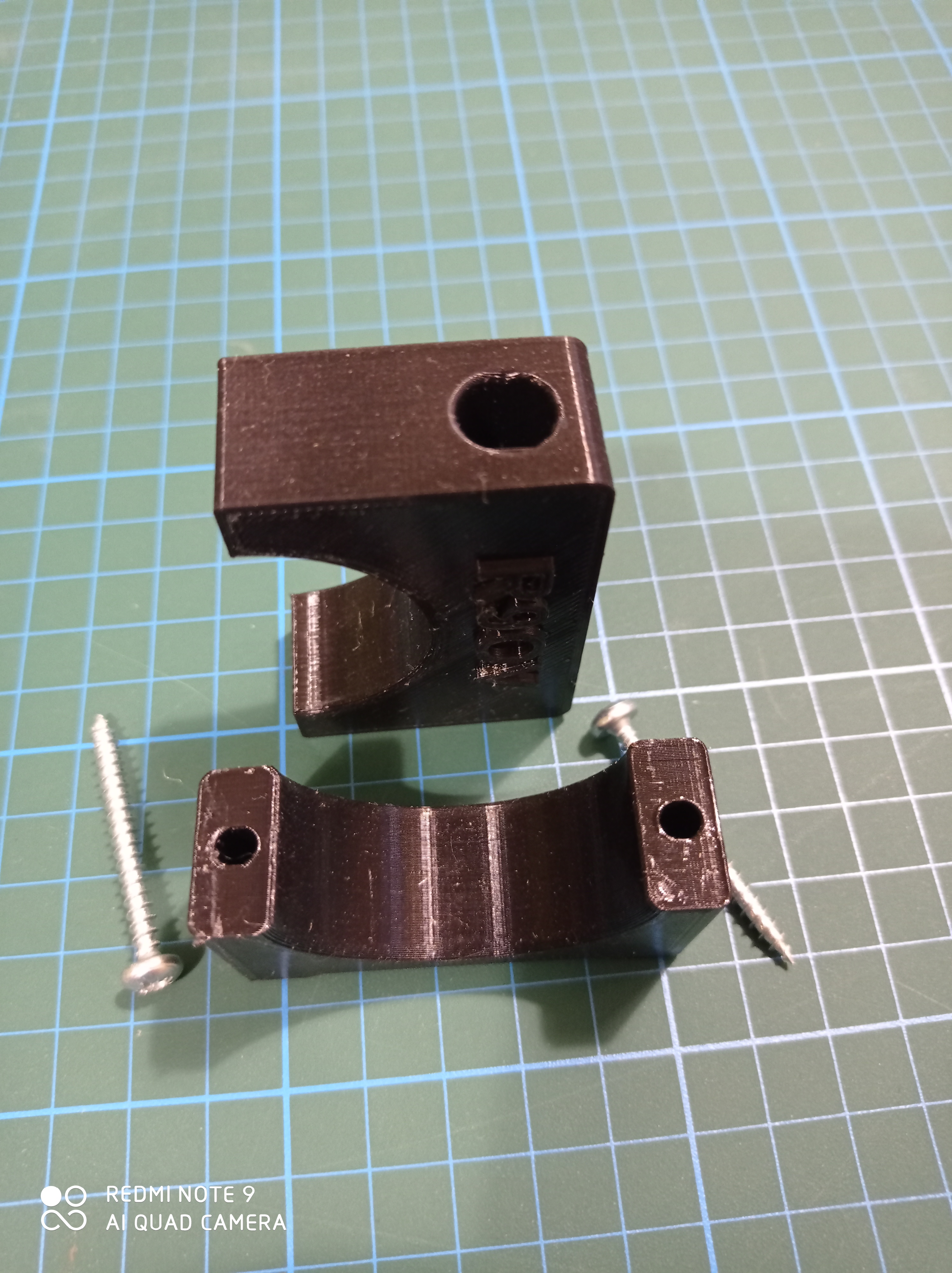

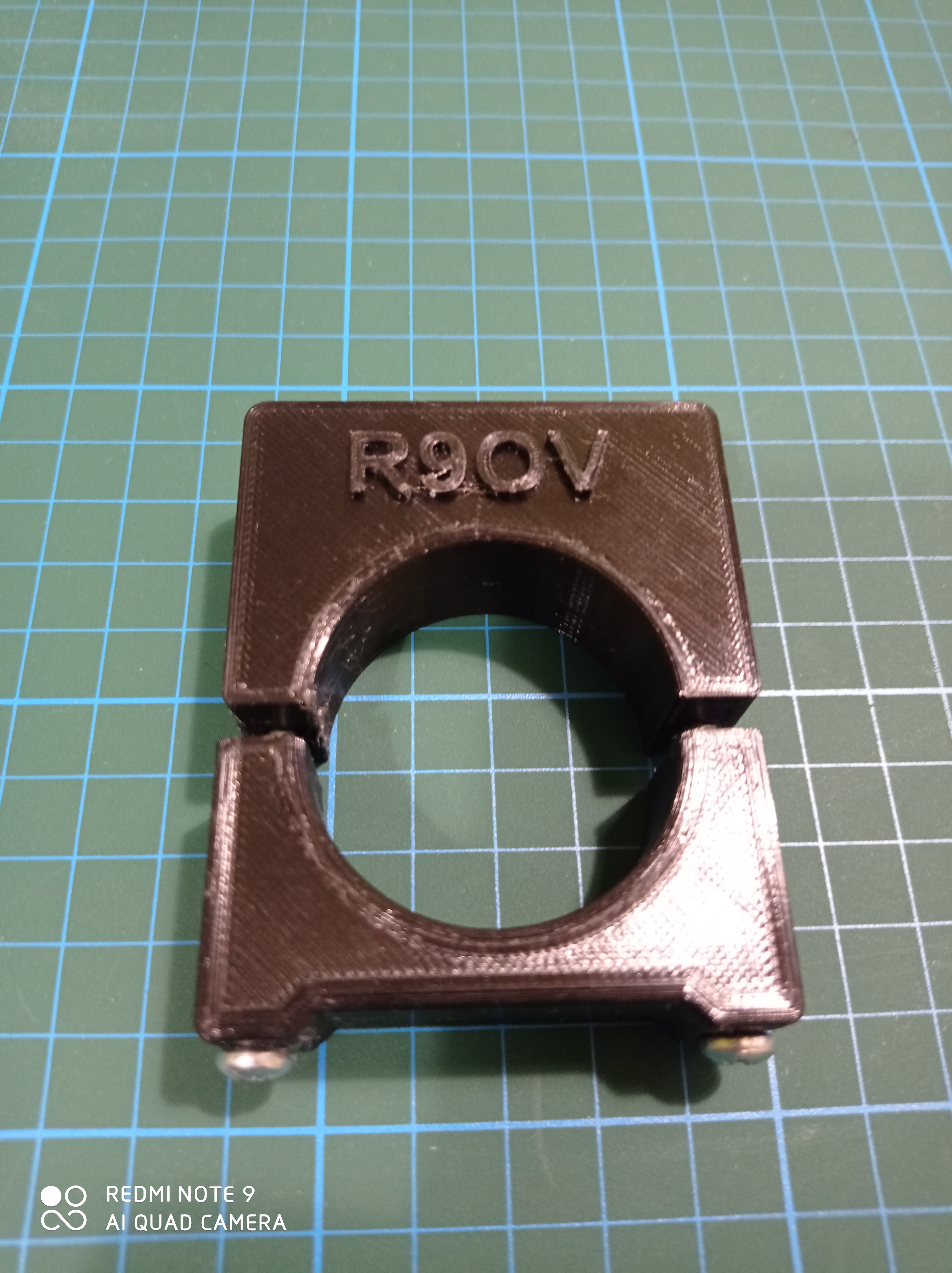

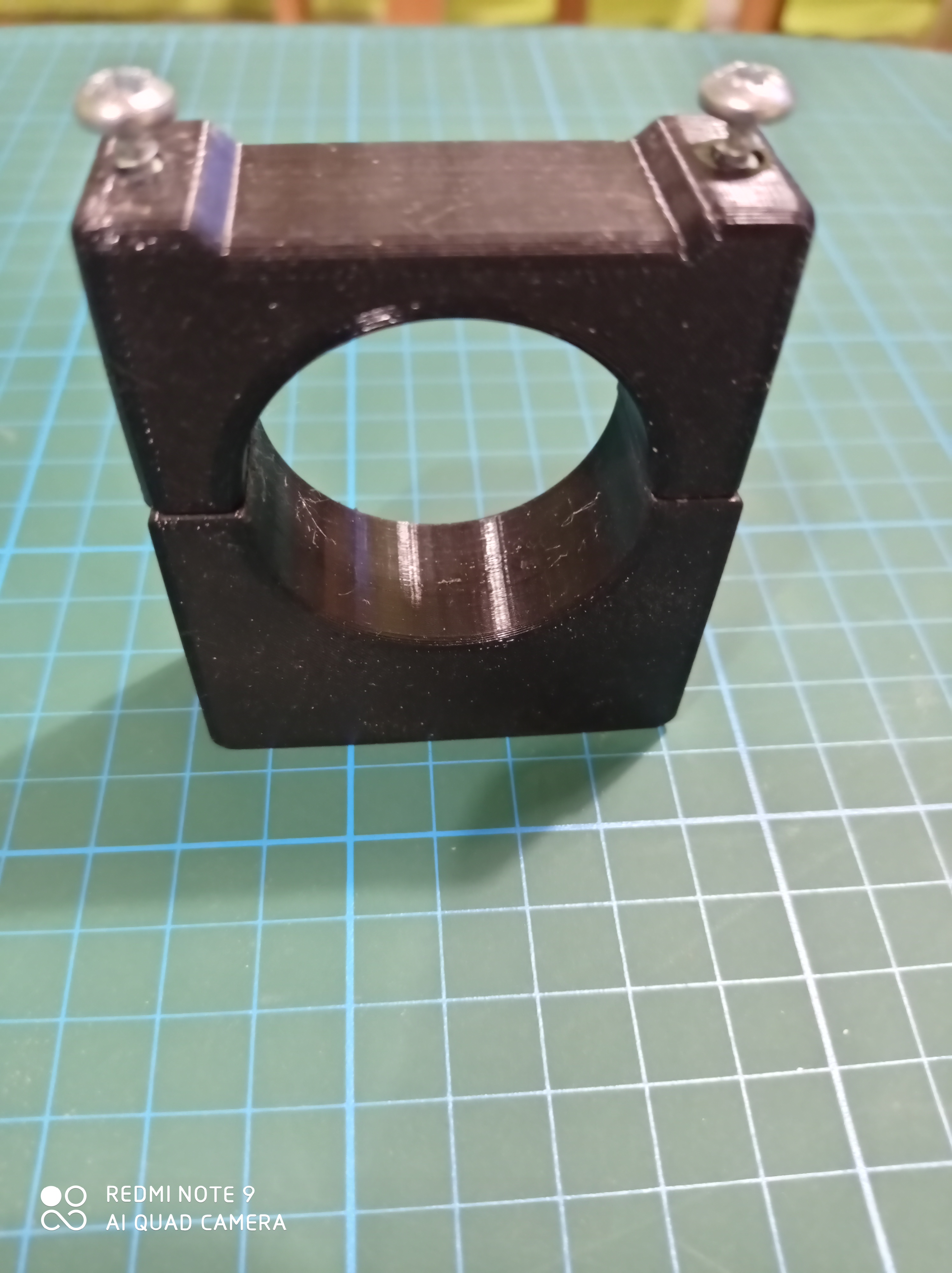

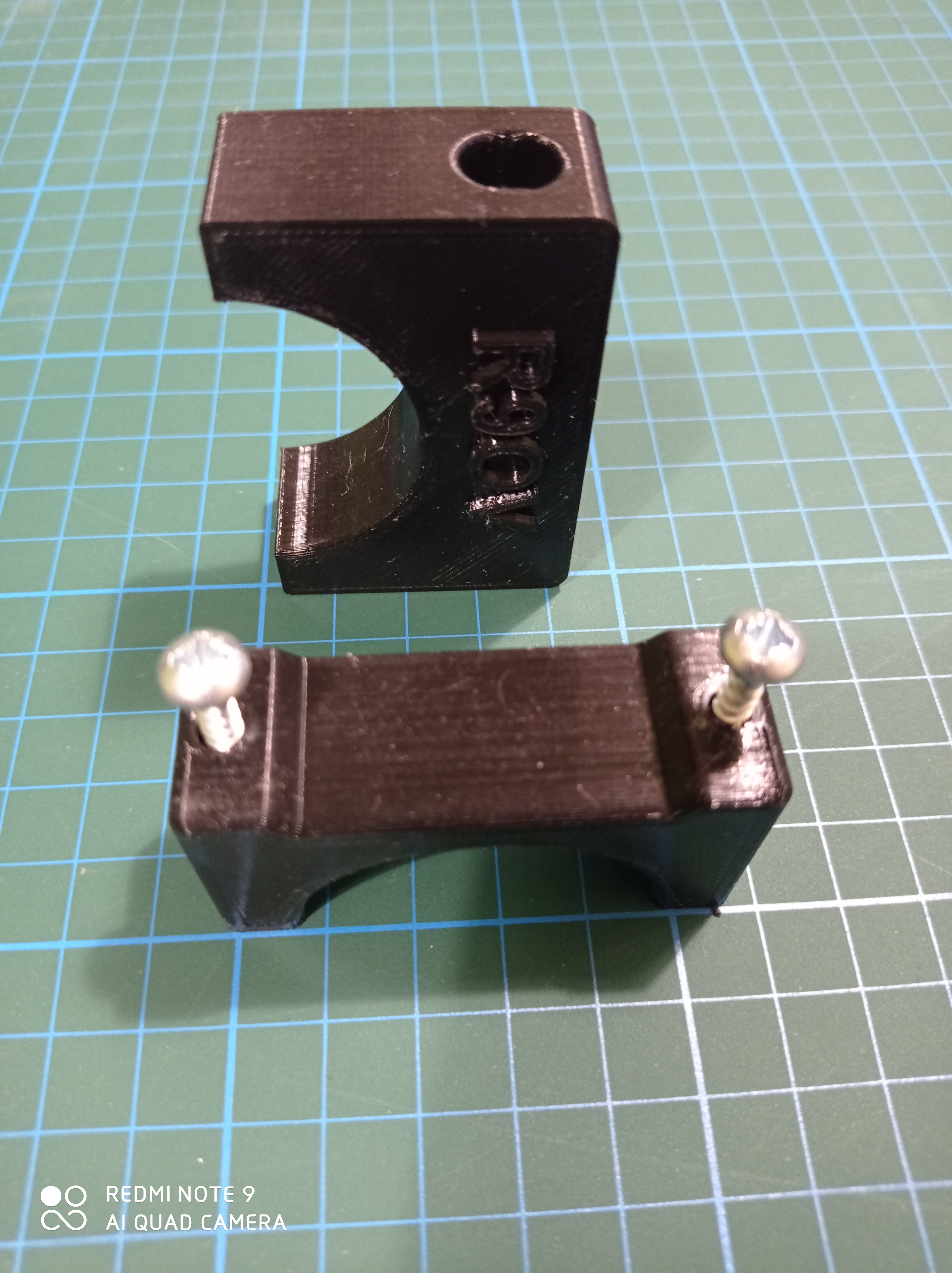

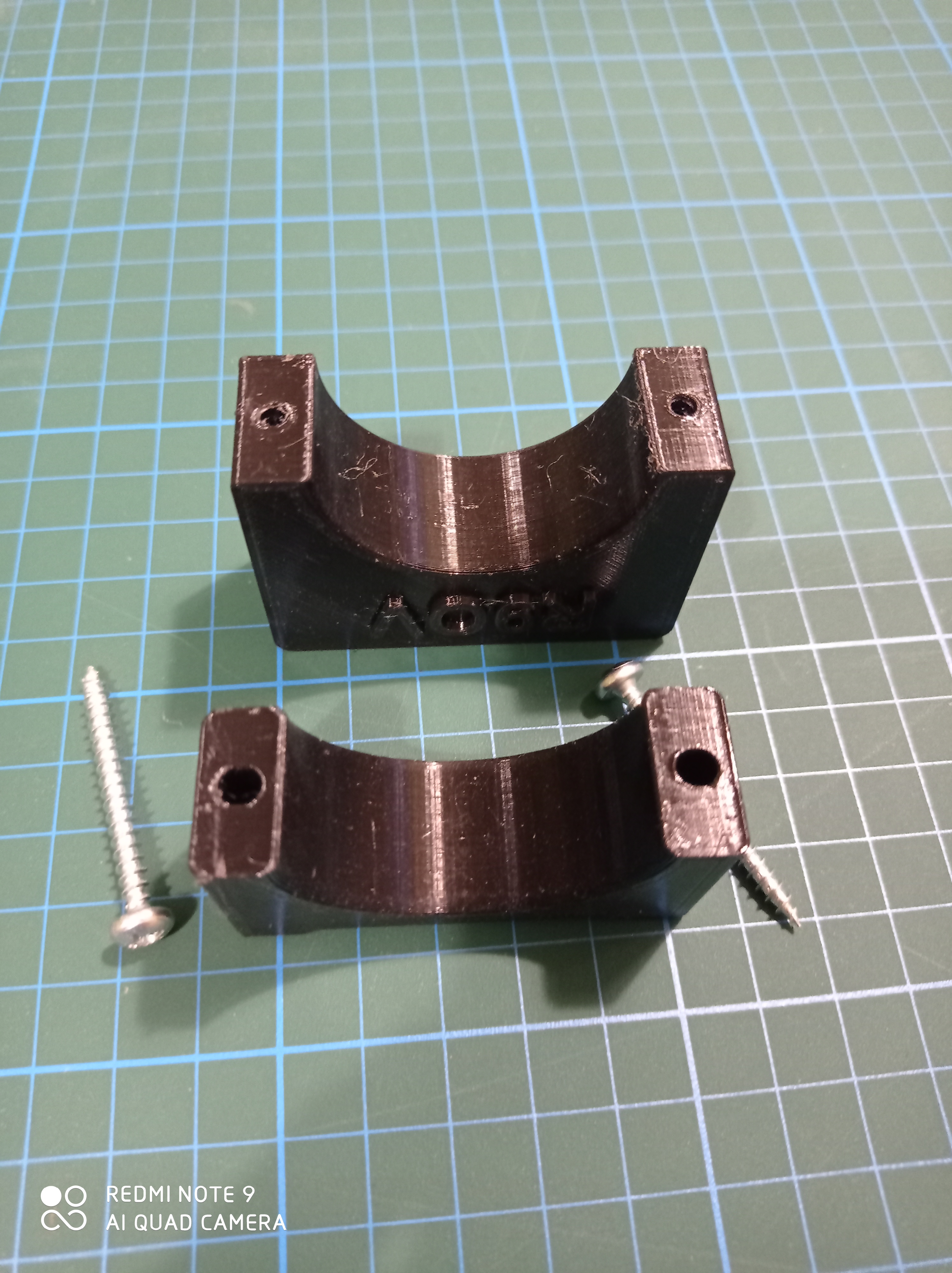

Наконец то и для себя начал делать детальки....
Бум 40 мм элементы 10 мм

[R9PM]

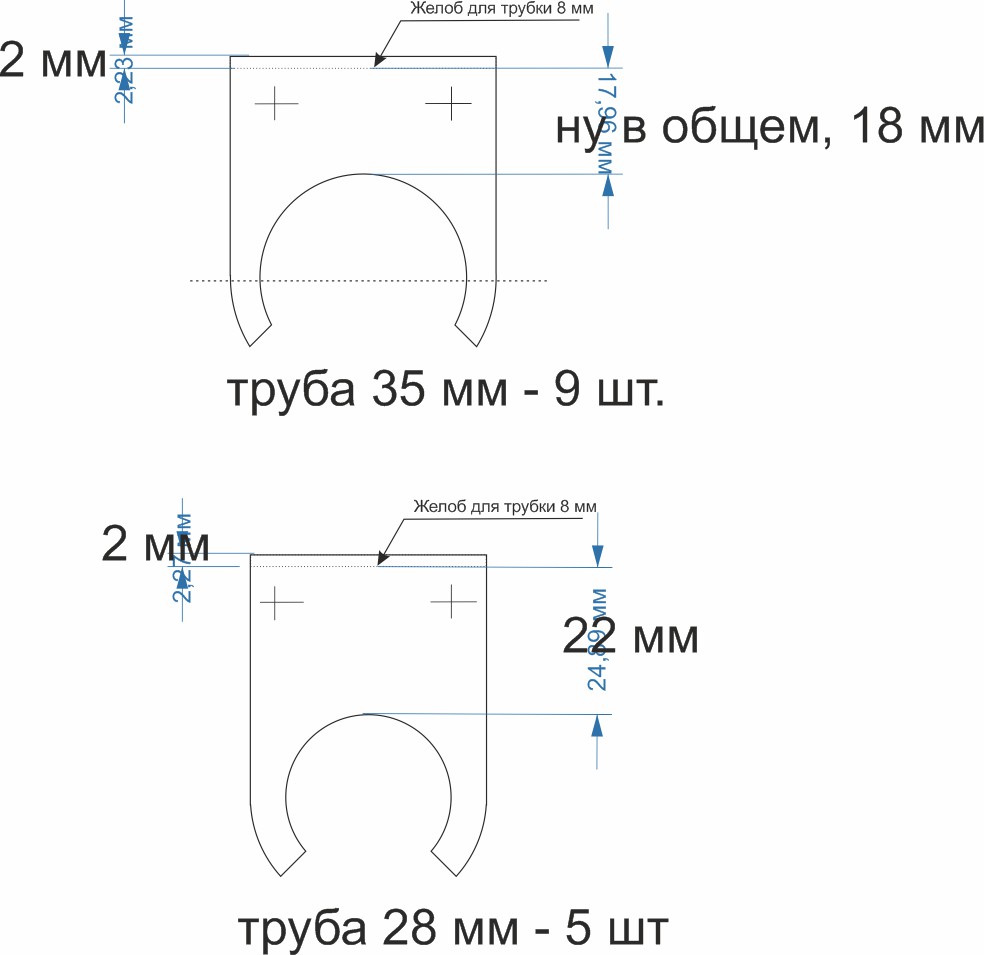

Вот думаю для дома сделать 11 элементов RA3AQ на 144. Нужны такие штучки, а то сантехникой не охота. Эскиз в приложении. Можно что-то поменять.
Главное - бум состоит из труб 35 мм и 28 мм.
35 мм - Д16, чтобы не заморачиваться бум-коррекцией высота от бума до элемента д.б. не менее 18 мм.
28 мм - стеклопластик. но элементы должны быть вровень.
Опять же, в этой конструкции вибратор петлевой. между осями 50 мм, и лежать он будет на буме. И точку питания надо как-то спрятать в коробочку. Думаю, ничего страшного, если будет чуть выше, чем уровень элементов.

[R9OV]

Вот думаю для дома сделать 11 элементов RA3AQ на 144.

Можно что-то поменять.

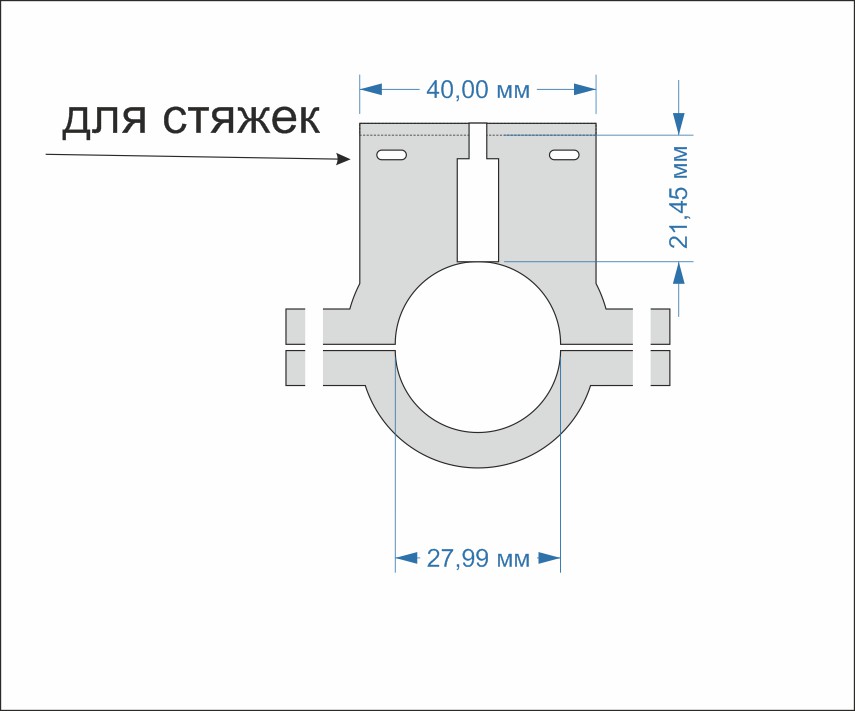

Может сделать как пост выше? А то на чертеже не сильно то надежное крепление к буму!
И как планируется крепить элемент?

[R9PM]

А не длинноватые там болтики?
Во вторых, надо все равно фиксировать клипсу на буме, чтобы она не съезжала. я думаю это делать через отверстие в буме, хотя бы с одной стороны.
По поводу крепления элементов - вопрос хороший. болтиком по центру? Но болтик тогда тоже должен быть как можно короче. Можно как на следующем эскизе.
Кореловский формат как-то может упростить задачу? А то я только в кореле умею рисовать...

Отправлено спустя 17 минут 10 секунд:

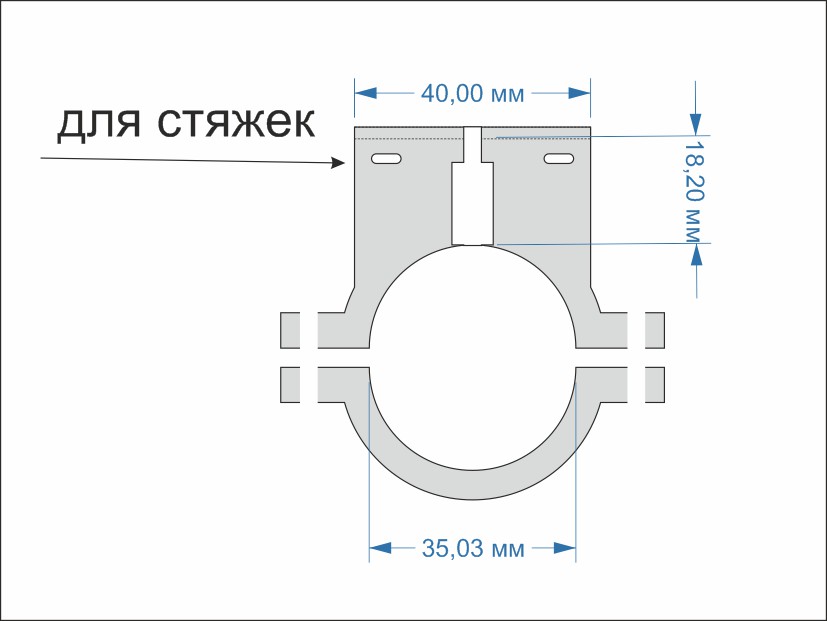

на трубу 35 мм -- таких 9

Отправлено спустя 19 минут 40 секунд:
На трубу 28 мм 5 штук. По центру отверстие под винт М3 (или 2,5 лучше наверное) снизу будет головка, сверху гайка.
А фиксировать на буме я буду их так: засверлю в любом месте сбоку, и нарежу резьбу, и на винт

[R9OV]

По поводу крепления элементов - вопрос хороший.

Ну ... очень часто просят сделать отверстие нужного диаметра прямо в пластмассовом креплении, в это отверстие элемент достаточно туго вставляется, так и оставляют, себе планирую так же это организовать. Ну и если совсем заморочится, то ++ по центру саморез.
Но могу и по вашем чертежам сделать модель, проблем нет.
Бум сверлить смысла вообще не вижу, после того как вы стяните 2 половинки крепления, оно, крепление, будет надежно закреплено на буме.

Во вторых, надо все равно фиксировать клипсу на буме,

не поедет)))

Кореловский формат как-то может упростить задачу?

если бы например Fusion360 и сразу STL то да! А так чертеж хоть от руки на салфетке)))

Отправлено спустя 32 минуты :

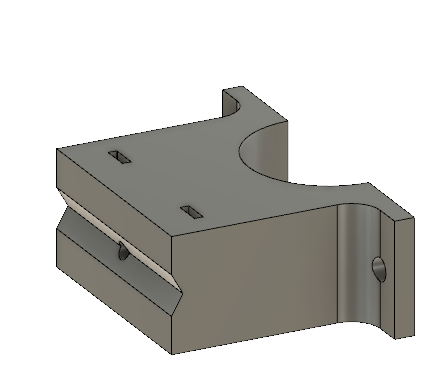

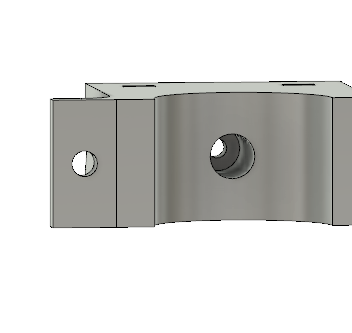

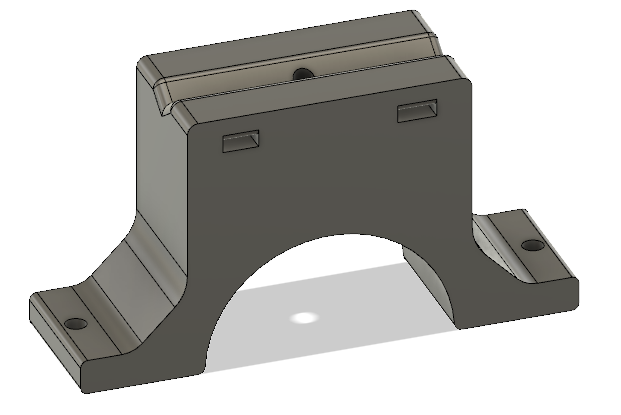

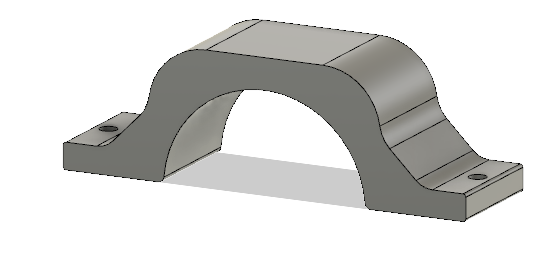

Вот по вашему чертежу накидал черновик модели

Отправлено спустя 59 секунд:


[R9PM]

Ну отлично! Принципиальные моменты:
1. На буме 35 мм расстояние от бума до элемента должно быть 18 мм
2. На буме 28 мм расстояние от бума до элемента должно быть 22 мм
3. отверстие для крепление элемента под М2,5, широкое отверстие -- должно хватить диаметра под шайбу и головку винта.
Ну и так все. Сколько будет стоить и как платить?

[R9OV]

Сколько будет стоить и как платить?

Сперва модель доведу до конца, наверное уже завтра. Ну а там посмотрим вес и цену прикинем.

На буме 35 мм расстояние от бума до элемента должно быть 18 мм

понятно!

широкое отверстие -- должно хватить диаметра под шайбу и головку винта.

в мм пожалуйста)))

[R9PM]

в мм пожалуйста)))

Утром померю )

[R9OV]

Утром померю )

не дождался) 8 мм сделал
