Стек на 2-ку из двух "8"-ок.

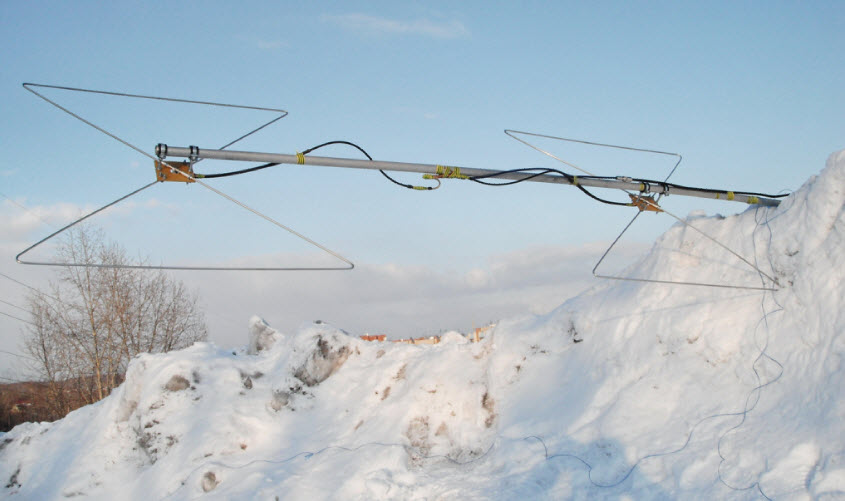

Стек из двух "восьмерок" на 144-145МГц. Стек вертикальный с вертикальной поляризацией. Поляризацию можно изменить на горизонтальную, повернув элементы, но тогда понадобится изменить крепеж, так же можно сделать не вертикальный а горизонтальный стек. Интервал по вертикали 1.8м, есть запас до 1.9м для подгонки вх. сопротивления антенны так сказать по месту установки. Перекрытие по уровню КСВ=1.5 в районе 6-8МГц. Антенна замкнута по постоянному току, на кабеле согласования имеются 1/4L стаканы отсечки тока по оплетке. Расчетные параметры соответствуют 4эл ВК как по усилению так и по диаграмме направленности, за исключением того что "восьмерки" одинаково работают в направлении зад-перед. Субъективно антенна работает лучше чем ВК 4эл, но эт на любителя

: 07-04-2015 14-59-04.jpg (54.38 КБ) 6314 просмотров

: 28-03-2015 23-38-57.jpg (58.42 КБ) 6314 просмотров

Два комплекта.

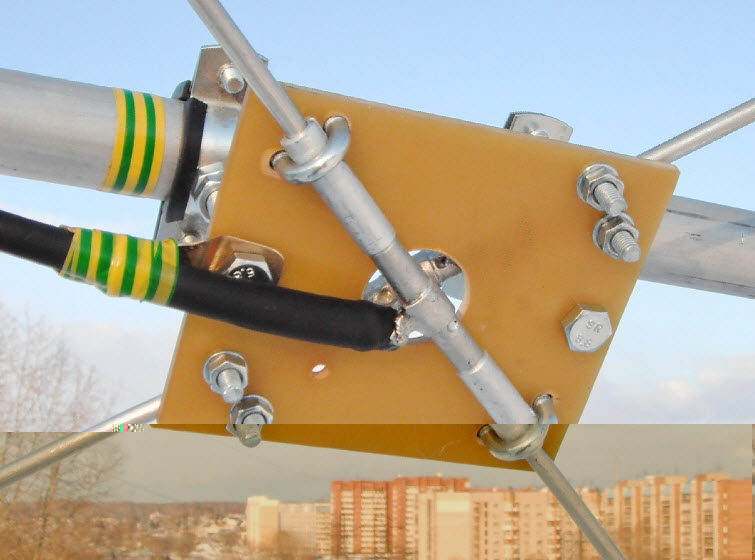

Первый за 3000р. Походный вариант. Так называю потому что в разобранном состоянии получается меньше по габаритам, пара оснований "квадратики" с кабелем 15х15см и высотой 10см, имеет более прочные элементы из дюралевого прутка. Кабель с основаниями можно транспортировать на мачте, тогда сборка антенны займет 10-ток мин при помощи гаечного ключика "на 10". Для установки стационарно нужно более тщательно загерметизировать места соединения кабелей. (пока лишь сделана легкая защита от влаги) Есть простенький разъем N-типа, гнездо на кабеле 5D-FB. (Этот разъем и кабель можно устранить, подпаяв аналогичный по диаметру кабель снижения d<8мм сразу в троиник.) От тройника сделан вывод для заземления, медная косичка 4-5мм, кончик залужен.

: DSCF8062.JPG (141.01 КБ) 6314 просмотров

: 05-04-2015 14-10-06.jpg (203.82 КБ) 6314 просмотров

: 05-04-2015 13-59-03.jpg (59.64 КБ) 6314 просмотров

: 28-03-2015 23-39-52.jpg (86.45 КБ) 6314 просмотров

: 28-03-2015 23-40-52.jpg (67.08 КБ) 6314 просмотров

: 29-03-2015 0-08-59.jpg (61.21 КБ) 6314 просмотров

Второй за 1500 уступлю

Могу дать на "попробовать". Вариант менее транспортабелен, в разобранном виде два "крестика" из трубок по 1м и "ушки" из трубок 6мм (алюминий простой, можно накрутить на палец

). Места соединения кабеля с АЛ трубками (в отличии от предыдущего варианта) сделаны "колхозным" методом - луженые лепестки под винт. Проставлены зубастые )) шайбы, но сильно зажать соединение все равно не получится - трубка сплющится. Соединение нужно защищать от влаги. Разъем N-типа гнездо, можно легко заменить, сразу впаяв кабель снижения, так как здесь "тройник" это просто 3 кабеля сложенных вместе.

: 05-04-2015 14-13-40.jpg (58.91 КБ) 6309 просмотров

: 05-04-2015 13-34-30.jpg (21.94 КБ) 6309 просмотров

: 05-04-2015 13-31-23.jpg (31.25 КБ) 6309 просмотров

: 05-04-2015 13-30-22.jpg (106.11 КБ) 6309 просмотров

Связь через ЛС или позывной@, или другие способы

радио, телефон.

Отправлено спустя 12 минут 28 секунд:
ПС: нет возможности редактировать. Хомуты упустил, они же сантехнические - на диаметр трубы 25-32мм "встанут". Можно заменить на другие, с резьбой М8.

Типа АП. Диаграммы ВК 4эл и стек из восьмерок. Параметры идентичны, зато получаем два направления работы сразу. Вдобавок, у восьмерок нет "гребня," как у ВК (видимо за счет этого работает лучше).

: 14-04-2015 22-47-40.jpg (90.25 КБ) 6219 просмотров

: 14-04-2015 22-50-20.jpg (99.17 КБ) 6219 просмотров

Предложение по прежнему в силе. Первый комплект - 3000р. Второй за 1500р или могу дать на "погонять" для пробы. Можно собрать антенну монстр - стек из 4 восьмерок - равносильно стеку из 8 вибраторов, а места на мачте занимает в половину меньше.

Налетай, торопись, покупай живопИсь! (с) Типа АП

Восьмерки тоже перешли в разряд немножко б/у. Оба комплекта сразу
