Поворотка на мачту

Сообщение **RO9O** » 30 апр 2021, 04:42

R9OEN, а что за опорный подшипник ? и конструкция из квадратной трубы

, я так понимаю будет стоять на кровле?
т. есть редуктор будет внизу ?, а что за антенна в планах? на УКВ наверное ?

Сообщение **r9oen** » 30 апр 2021, 07:36

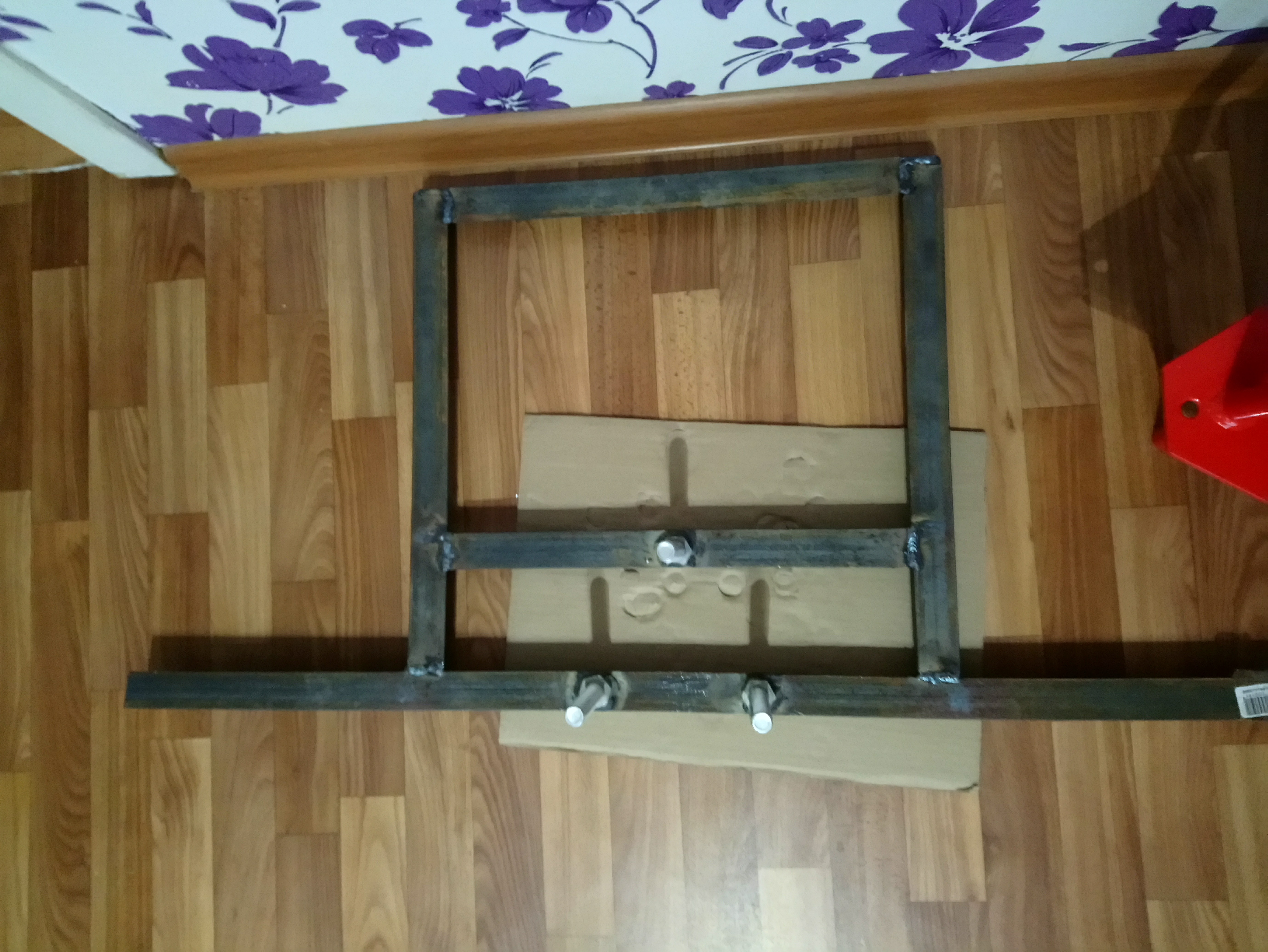

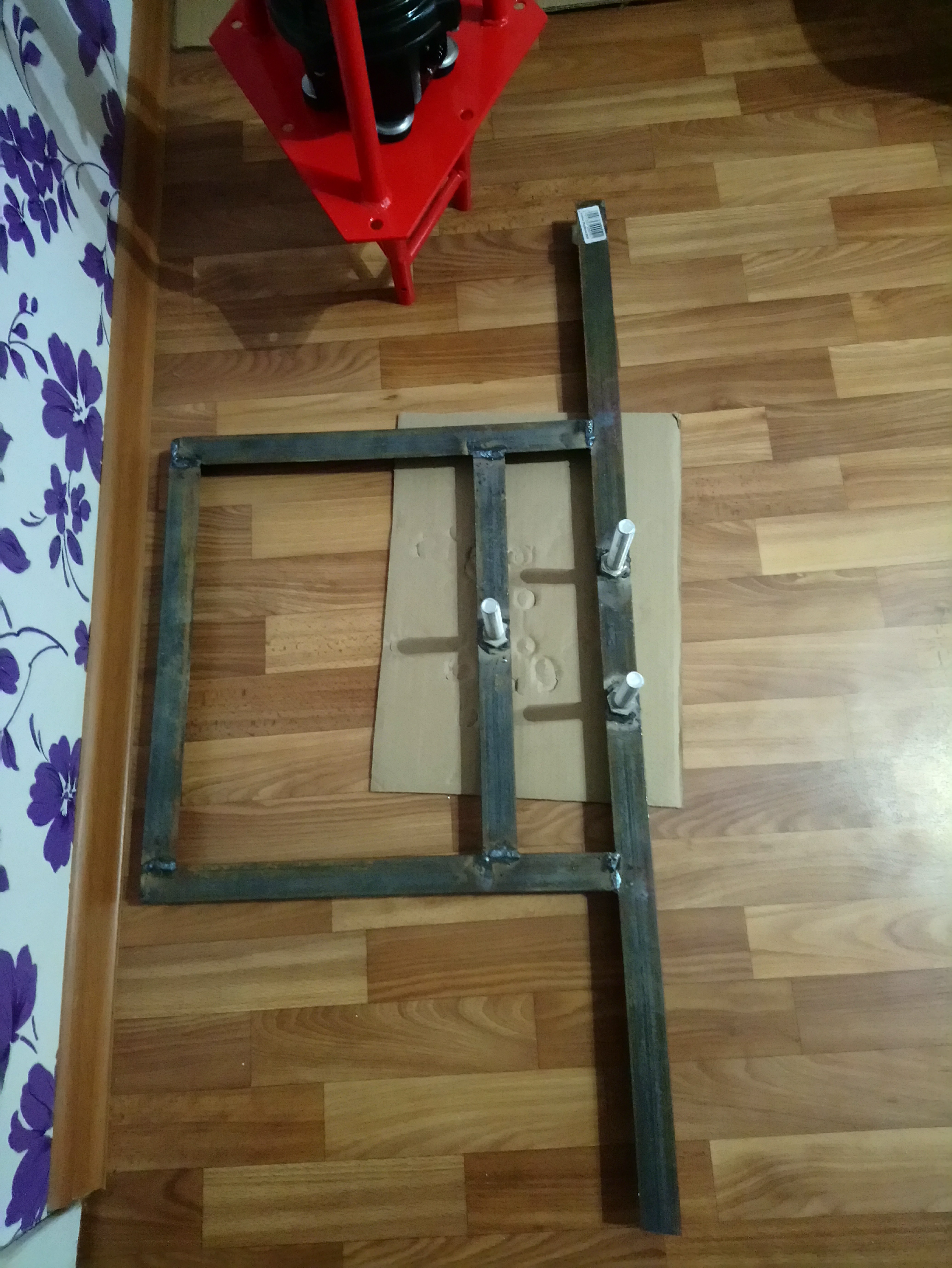

Подшипник UCF211

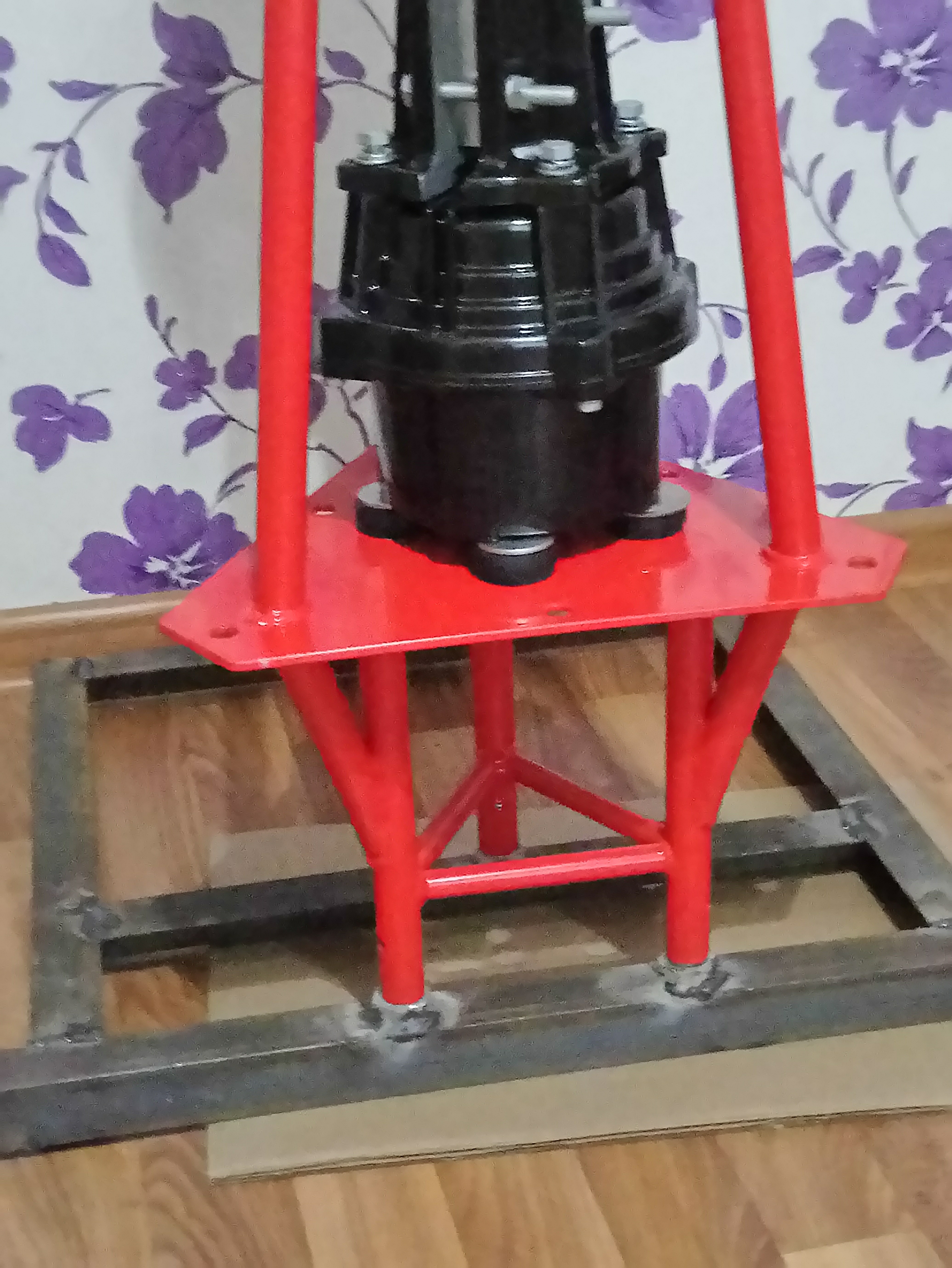

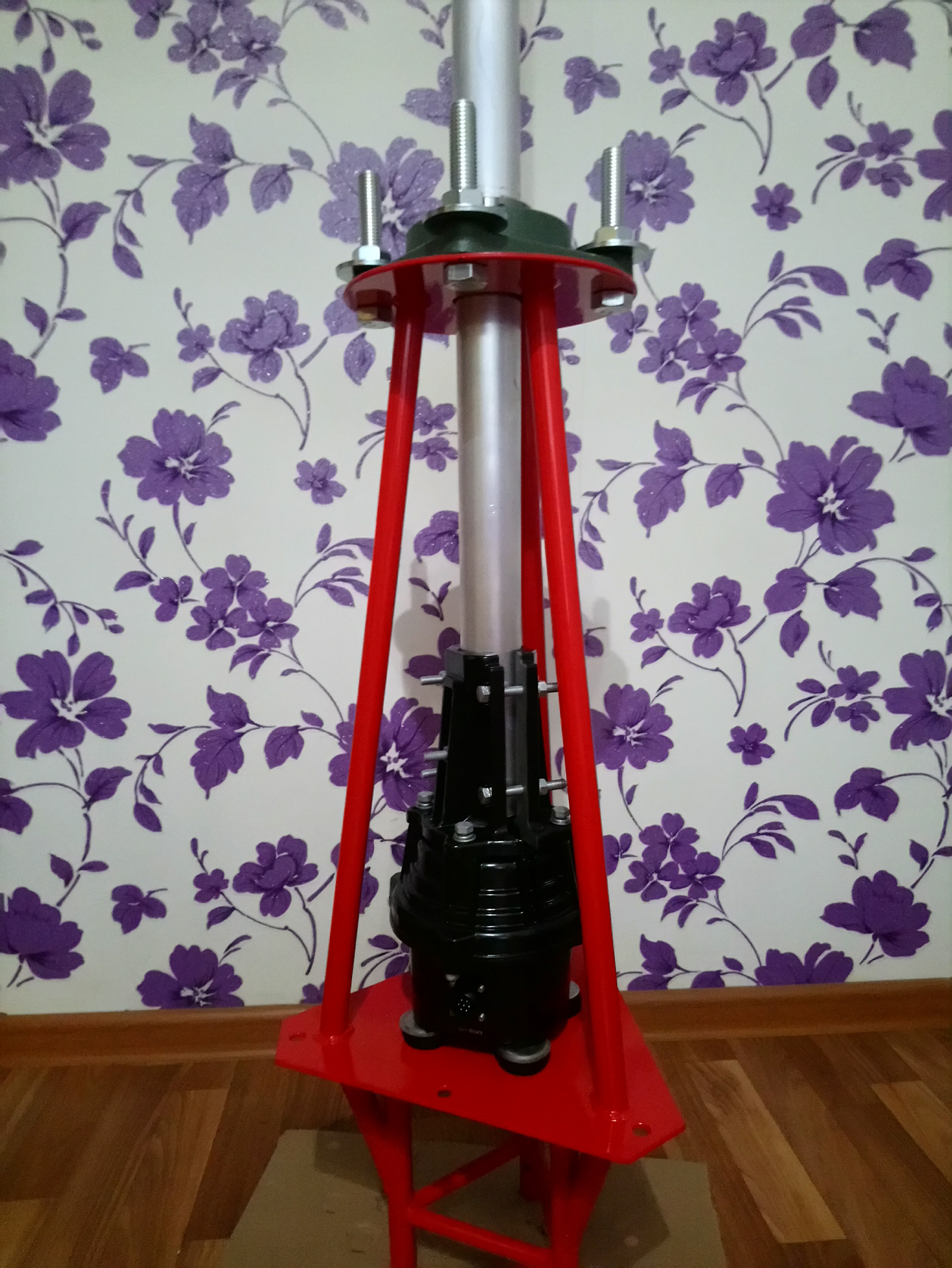

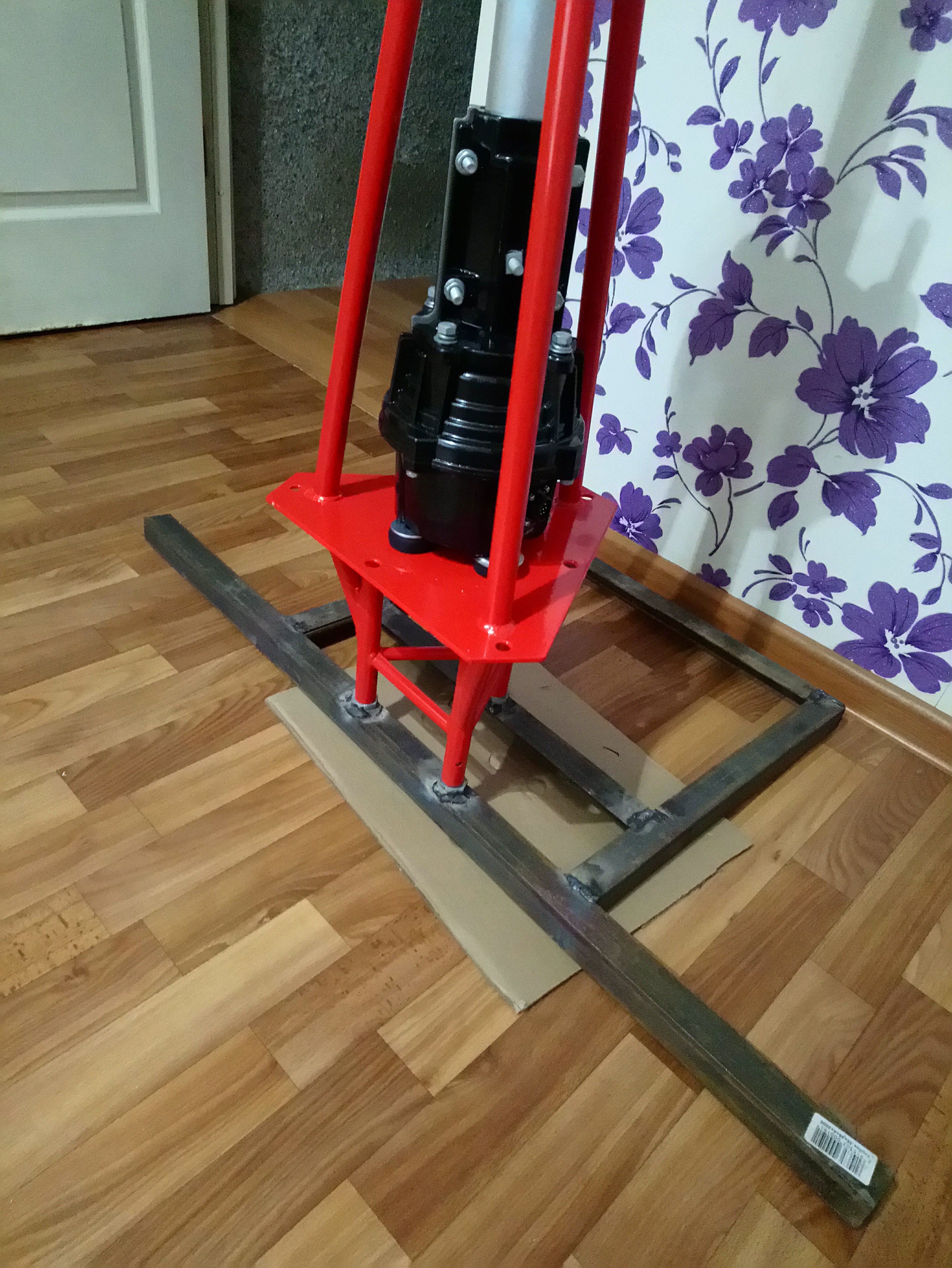

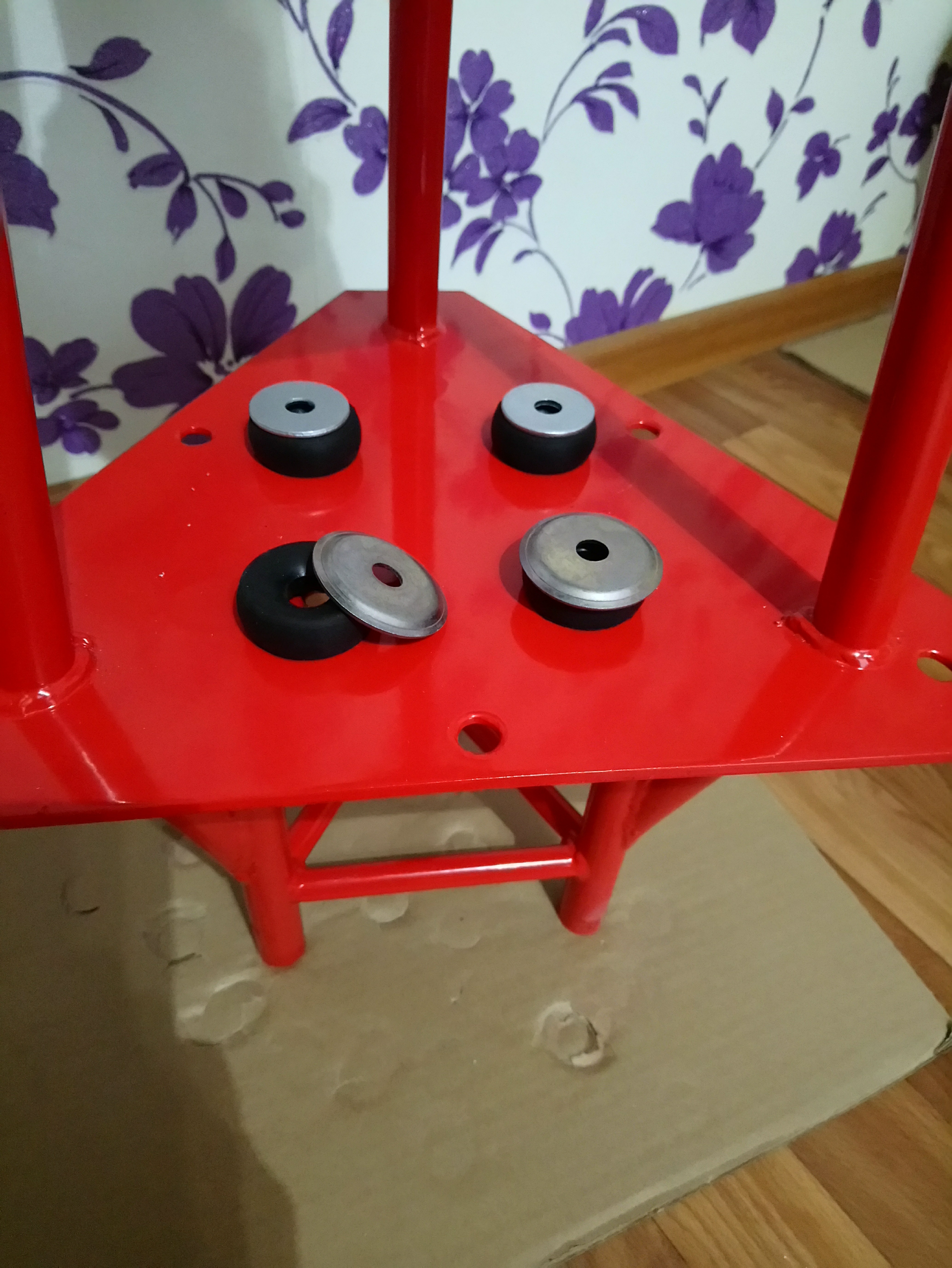

Редуктор стоит на платформе (идея взята http://r9o.ru/forum/download/file.php? ... &mode=view), красная пирамидка это оголовок от мачты Стрела-3, вся конструкция будет стоять в частных владениях на земле сельскохозяйственного назначения.
С антеннами пока все сложно: есть на 2м 6el, на 0.7м 2х6el. В мае родится на 0.7м 32el(l~8м). А там надеюсь и на 2м 11el(l~8м) доделается.

Отправлено спустя 44 минуты 25 секунд:
Уменьшил размер - фотки загрузились

Сообщение **RA9OEL** » 30 апр 2021, 16:28

Вполне рабочая конструкция, особо для полевого дня. Оттяжки только надо на подвижные крепления к мачте сделать. Для стационара перемудрено

RO9O писал(а): ↑
30 апр 2021, 04:42
я так понимаю будет стоять на кровле

Это прибамбас, что бы в поле поднять собранную мачту с антеннами падающей стрелой и при этом не свернуть редуктор.

Отправлено спустя 2 минуты 39 секунд:

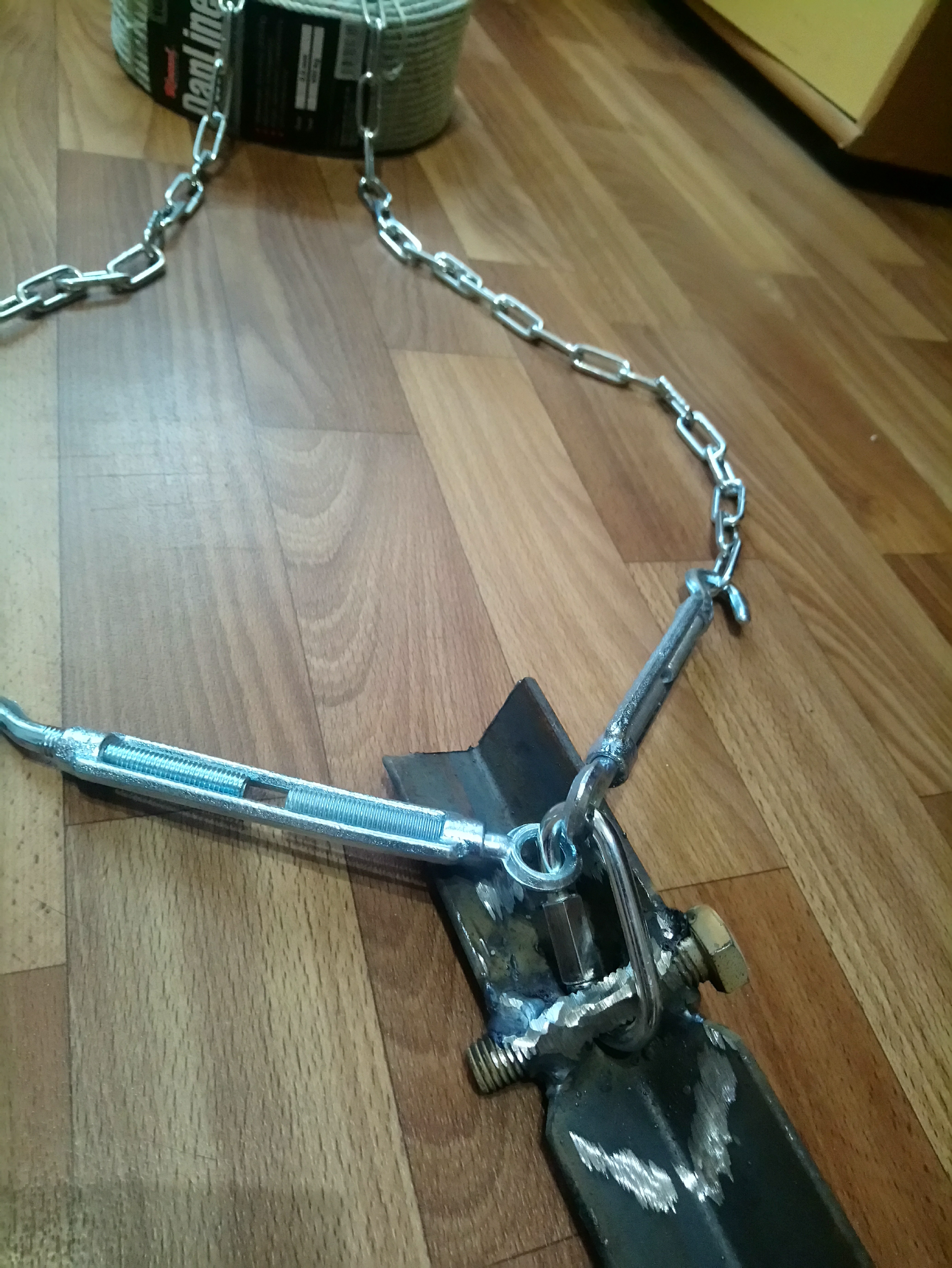

r9oen, а что это за "дивный" уголок, который с цепями и талрепами... Для чОго он, просто заинтриговало.

Сообщение **RA9OEL** » 03 май 2021, 10:14

Не могу разглядеть на фото крепление самой падающей стрелы. Не доделано???

Сообщение **r9oen** » 17 май 2021, 10:25

ГРАНИТ писал(а): ↑
30 апр 2021, 20:23
"дивный" уголок

Так то колышек

RA9OEL писал(а): ↑
03 май 2021, 10:14
падающей стрелы

а потому что её нет, поднимается все лебедкой через ролик, а к мачте в двух точках крепление. Начальный угол задается подпоркой. Вот следующая антенна будет тяжелее, наверное стрела и должна появиться? или прокатит и так

? Мачта, конечно изгибается, но 10 кг по обещаниям производителя должна выдержать. Положение усугубляется выносом антенны 144 на 2 метра вбок, так как по вертикали были связи на выходных.
А еще будет очень длинная и тяжелая на 432 или с выносом вбок или с черенком от лопаты вверх.

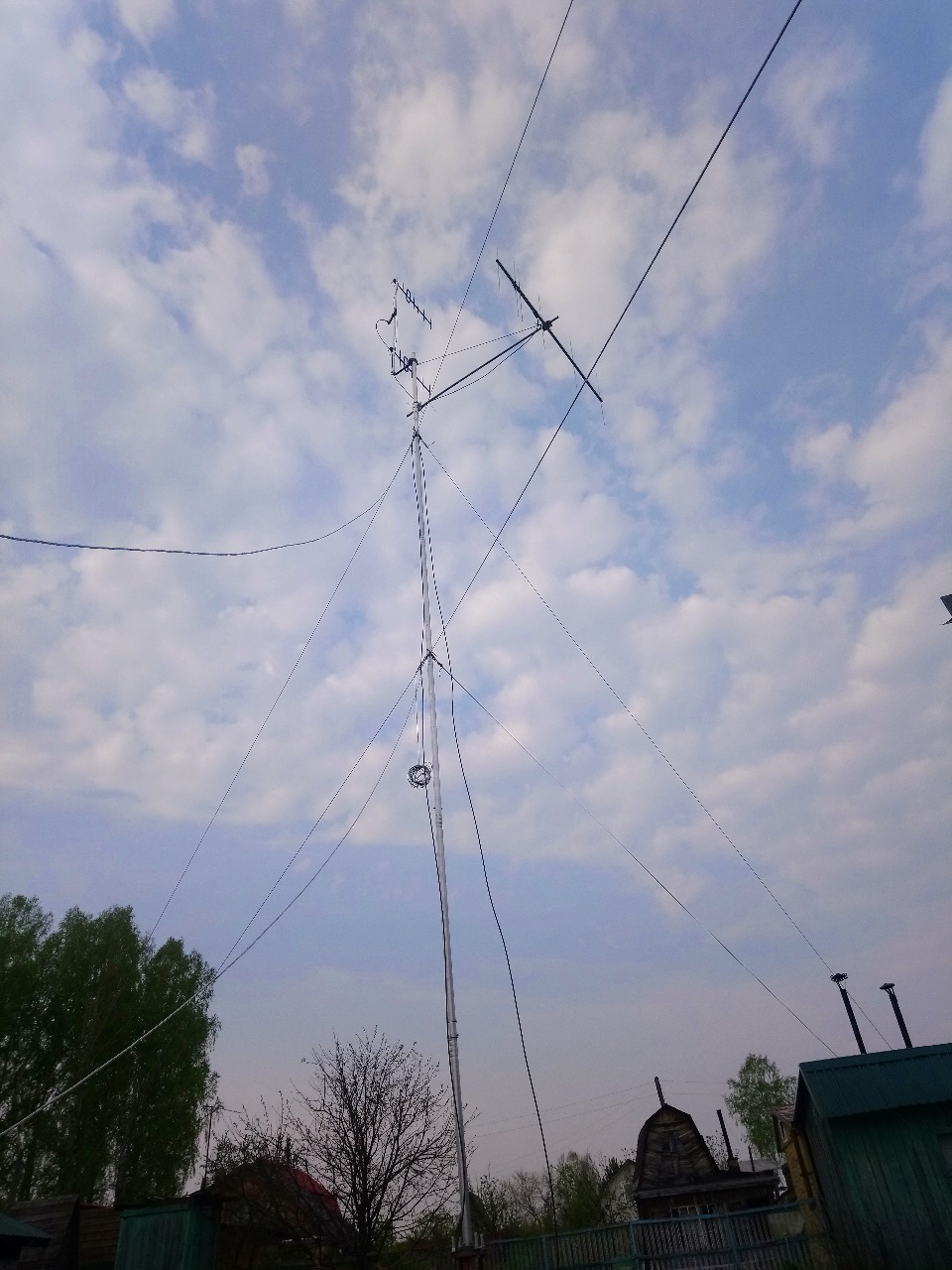

: Вот что получилось и не упало; WhatsApp Image 2021-05-17 at 11.22.19.jpeg (261.92 КБ) 9945 просмотров

Сообщение **RA9OEL** » 17 май 2021, 12:36

Ну да, у кого

r9oen писал(а): ↑
17 май 2021, 10:25
подпоркой

у кого падающая стрела...

...та не-е, тут прынцып

другой.
А вот грохнется или нет

r9oen писал(а): ↑
17 май 2021, 10:25
или прокатит и так

зависит от прочности мачты на изгиб и насколько большая подпорка. Может получится такой момент, когда угол оттяжки за которую поднимают очень мал по отношению к мачте, что произойдет "эффект лука"

Тянем сильнее, а мачта вместо того чтобы подниматься изгибается дугой. И совсем печально если она выдает дугу не вниз, а вверх

тогда шансы на алес-капут возрастают чрезвычайно.

... или я недопонял, где подпорка будет стоять?

Сообщение **r9oen** » 18 май 2021, 08:00

То, что невозможно выразить словами - всегда можно выразить изобразительным искусством

: up.png (104.24 КБ) 9897 просмотров

Растяжки мачты условно не обозначены.

Отправлено спустя 1 минуту 18 секунд:

ГРАНИТ писал(а): ↑
17 май 2021, 21:48
момент, когда угол оттяжки за которую поднимают очень мал

Да, да, за этим углом особый контроль. Сперва только ручками.

Сообщение **R9PM** » 18 май 2021, 10:26

а какая проблема падающую стрелу сделать?
По данной схеме вы будете продвигаться к основанию мачты, пытаясь ее поднять, а за вашей спиной вершина мачты ляжет на землю. И получится тот самый лук. или надо еще одного человека с длинной трубой, который будет поднимать вершину, чтобы она на земле не лежала. Но если есть такая труба - то проще сделать из нее ту самую падающую стрелу.
Мачта - очень хлипкое создание. Стоять она будет растянутая. Но когда лежит на земле - шланг-шлангом.
