Скорее второе.
При охлаждении пластики гораздо сильнее меняют свои размеры, но деталька при уменьшении просто встанет дугой и чуть сильнее начнет стягивать винты, но там есть зазоры.

[ГРАНИТ]

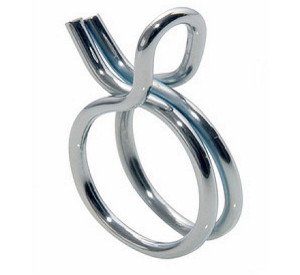

Есть вот такая веселая штучка.



Если в клампе по центру, куда вставляется трубка элемента, предусмотреть прорезь и углубления под оную штучку, то монтаж элемента превратится в праздник. А если в трубке элемента сделать углубление, то кольцо будет работать как стопорное и элемент никуда не сместится.
Так то оно и без углубления будет держать, для поля сгодится, но с углублением можно будет собирать на ощупь и в темноте.

[Geuge]

Стальное (ферромагнитное) кольцо, надетое на элемент в максимуме тока??
Я видел антенну, элементы которой крепились на буме стальными самозакусывающимися шайбами типа старлок. Антенна была тупее обычной примерно на полбалла.

[UB9OEC]

Доброе утро!
То что антенна была тупее, скорее всего где то промахнулись с размерами, при учете коррекции на диаметр бума.
Может не учли выпуклость колечек, после монтажа, если бум металлический.
Я подготовил еще один эскиз, от руки, свои размеры уточню и сброшу.
Буду заказывать у Вас клампы, на две антенны: 1260 мГц - 21 элемент и на 430 мГц -18 элементов.
Валерий, 73.

[ГРАНИТ]

Стальное

Подобные хомуты бывают и пластиковые. Только пластик не металл, под луной не вечен.
Если так страшен металл остается сделать подпружиненый "язычок", рычажок или нечто такое. Что бы рабочая часть его находилась под элементом,не попадая под солнечные лучи.
Ну или ничего не делать и прикручивать по старинке, шурупом или винтом. ...хотя... Если кламп разборный на две половинки в месте где вставляется элемент антенны, можно "наплавить" по центру выступ, который будет работать фиксатором. Тут уже был эскиз подобного клампа.

[Geuge]

Доброе утро!
То что антенна была тупее, скорее всего где то промахнулись с размерами, при учете коррекции на диаметр бума.
Может не учли выпуклость колечек, после монтажа, если бум металлический.
Я подготовил еще один эскиз, от руки, свои размеры уточню и сброшу.
Буду заказывать у Вас клампы, на две антенны: 1260 мГц - 21 элемент и на 430 мГц -18 элементов.
Валерий, 73.

То, что вы говорите, смещает резонанс антенны. Это хорошо заметно по приборам и конечно же контролировалось и настраивалось.

Фича: антенны с высокими потерями имеют более широкий диапазон по КСВ по сравнению с такими же по конструкции, но с "нормальными" материалами. И этот эффект тоже наблюдался.

И еще. Я не делаю клампы, их делает R9OV.

[Geuge]

Если так страшен металл...

Не металл как таковой, а ферромагнетик. Его мю на этих частотах уже почти никакая (но резонанс все же смещает), но потери на перемагничивание остаются.

[UB9OEC]

Похоже Вы серьезные ребята в этом деле.
Помогите, предложите антенну, на 1296 мГц. с длинной бума 3 метра, не длиннее.
Стационарная не для выездов применительно к клампам предлагаемыми R9OV.
С уважением Валерий, 73.

Отправлено спустя 7 минут 44 секунды:

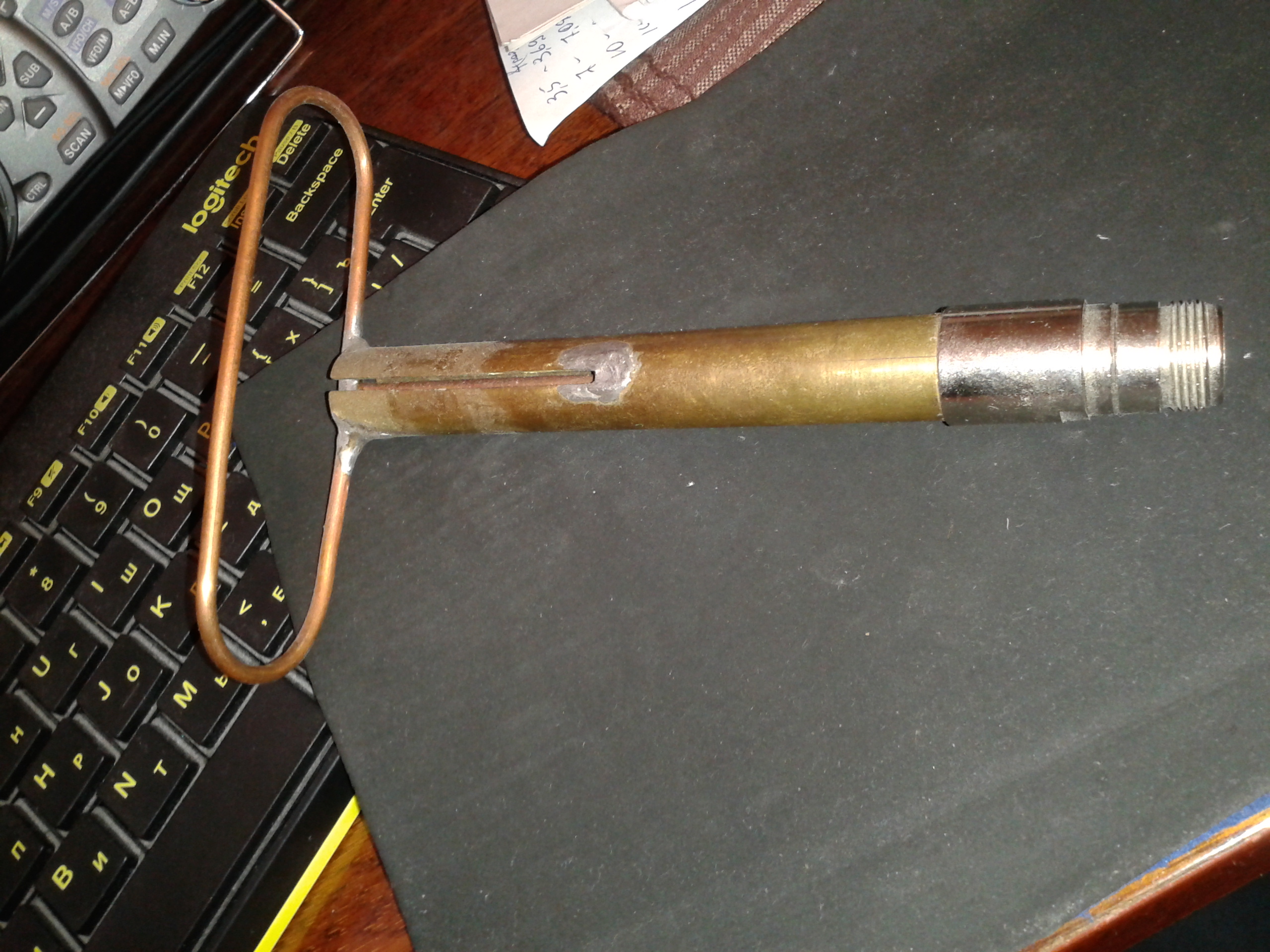

Изготовлен вот такой щелевой вибратор, если можно и на его базе.
Валерий, 73.

Отправлено спустя 10 минут 1 секунду:
Максим Витальевич!
Еще один эскиз от руки, на котором можно остановиться, мне так кажется.
Валерий, 73.

[Geuge]

Немного удлините правый конец клампа. Он работает рычагом, слева на плече 8 мм (примерно) поддавливает снизу резинка,ее усилие грубо 0.5 кг, справа при плече 4 мм (как видится на рисунке) будет точка давления клампа на бум с усилием 1.5 кг. Может поплыть, поэтому я предлагаю немного удлинить это место.

[UB9OEC]

Geuge, да Вы правы, будет прочней спасибо.
Валерий, 73.
