Глупые вопросы тут?

[Toper1]

Да на слух где-то так, не более 500... А как это можно улучшить? Ну хотя бы до 5-10кгц

[Geuge]

Можно оторвать верхний вывод потенциометра от питания и подать на него (верхний вывод) вольт 20-30 (сколько там диод держит обратного напряжения). Можно вдобавок (или вместо) поменять диод на варикап, у него диапазон емкостей заведомо шире.
Можно вообще вместо резистора и диода поставить переменный конденсатор, перестройка вырастет до 1-2 кгц. А если поиграть с номиналами С3С7, то и до 3 КГц. Но и стабильность упадет.
Если же вы заглянули по моей ссылке, то увидели бы, что народ пытается решать эту проблему включением перестраиваемого контура вместо кварца. . Аппарат будет расстраиваться от любого чиха и плавать по частоте. Но зато частота может быть почти любая.
Путь этот трудный и требующий силы духа, мужества и терпения Истинного Джедая.

[Toper1]

А если допустим вместо кварца подключить синтезатор на ардуине? Прям на те же выводы

[Geuge]

С пиксями и это делают. А смысл?
Любая конструкция должна быть сбалансирована, в идеале по всем аспектам - инженерному, экономическому, компетенций автора, эстетика в конце концов. Представьте, что вы купили дешевенький велосипед, а теперь пытаетесь приделать к нему кабину или двигатель лошадей 20..

[Toper1]

Да пожалуй dds и ардуину перебор. Ну допустим если сделать через галетник кварцы.. или даже поставить керамический резонатор для режима приемника, какой выбрать? Кварц есть 7005 7023 и около того, но подстройка никакая. Это для передачи. А на прием керамику, но какую? Бывает 8мгц, даже утянув кпе до 7900 маловато. Как до 7-7150 дойти и бывают ли такие резонаторы? С контуром пока отложу вопрос

[Geuge]

И в какое место вы хотите ставить керамический резонатор?
Кварц там работает в генераторе и на прием, и на передачу. В одном случае он называется задающим генератором (а второй транзистор - выходным каскадом передатчика), а в другом - гетеродином (выходной каскад превращается в смеситель).

Но я должен признать, что я плохо разглядывал схему.
Диод с потенциометром смещают частоту генератора только в режиме приема и предназначены только для того. чтобы тлг тон был удобен для приема. Напряжение на "варикапе" не превышает 4 вольт.

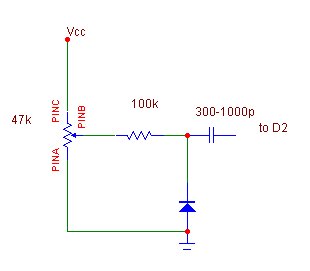

Если интересно, попробуйте ввести в схему еще один варикап с потенциометром.

for pixie.jpg (7.06 КБ) 7305 просмотров

прошу помнить, что в этой схеме стабильность питания напрямую будет сказываться на частоте ЗГ.

[Toper1]

Вместо кварца поставить. Говорят катушка с кпе вместо кварца отлично работает в этой схеме, но там надо угадывать с индуктивностью и ёмкостями. Проще же керамический кварц с кпе и вытягивать на 80-90кгц. Да там +-5% но зато диапазон большой

[Toper1]

Оказывается пьезокерамику на нужные частоты найти нереально... Есть 6 и 8мгц, но их туда не дотянуть.
А куда тут подключать частотомер? Прямо на кварц?

[Geuge]

Если с кварца, то через минимально возможный конденсатор. Такой, чтобы частотомер едва открывался.
Я бы брал сигнал с эмиттера. И опять-таки минимально возможный.

Отправлено спустя 1 минуту 47 секунд:

...Проще же керамический кварц с кпе и вытягивать на 80-90кгц. Да там +-5% но зато диапазон большой

ИМХО, 80-90 кгц , это фантастика. дай бог, если сможете получить 8-9 КГц.

[Toper1]

Есть в Ютубе видео про керамический резонатор 7.160 дотягивающий до 7.035. но там ссылка на английский магазин.
Поставил транзистор кт646, ну было 300-400мвт на выходе, стало 600, хотя я аккумулятор дозарядил с 11 до 12в. А обещали 1-1,5ватт. Есть ещё кт606 но он наверно меньше выдаст.
Ну и главная проблема это вой от блоков питания, тихо только от кроны или 3*18650. И фильтр не помог, дроссель с керамикой и электролитом 1000пф. Уже не знаю может надо мощный дроссель и два по 3-5000пф чтобы это заглушить
