Р-140

Сообщение **ra9oj** » 31 окт 2018, 19:32

Нужна принципиальная схема на УМ от станции Р-140
Может у кого есть

тел.8913-916 один один- 34

Сообщение **Geuge** » 31 окт 2018, 19:54

http://www.cqham.ru/ftp3/um_r_140.djvu ?

Сообщение **ra9oj** » 31 окт 2018, 20:32

Geuge писал(а): http://www.cqham.ru/ftp3/um_r_140.djvu ?

Георгий спасибо уже что то

Сообщение **RW9OW** » 01 ноя 2018, 09:07

Вот моя подборка, что есть, может пригодится.

Сообщение **ra9oj** » 01 ноя 2018, 17:29

RW9OW писал(а): Вот моя подборка, что есть, может пригодится.

Андрей спасибо тоже полезная информация

На просторах интернета тоже нашел инфу хотел сюда выложить но сервер форума говорит что большой обьем

может что то не так делаю

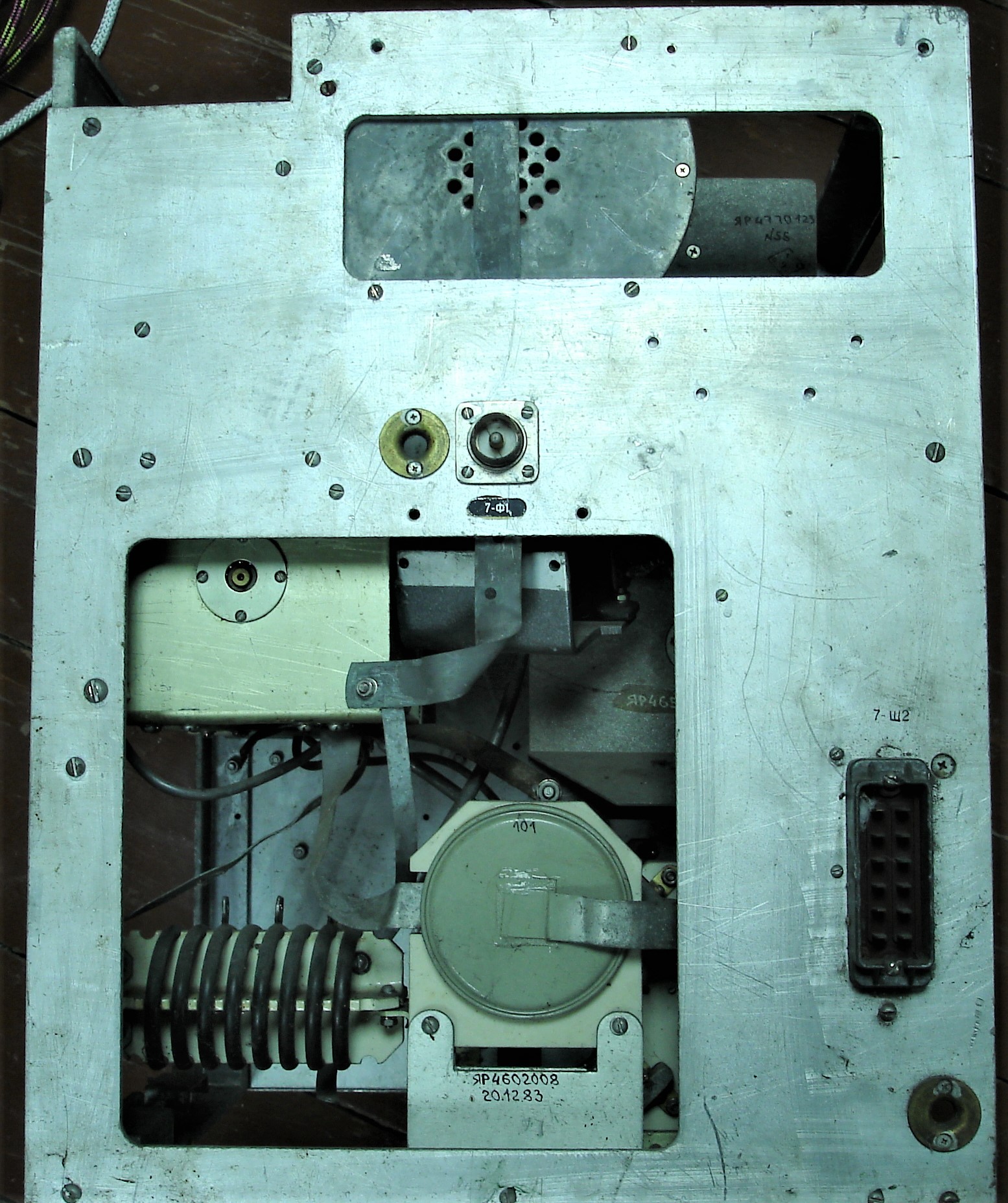

Помогите идентифицировать УСС. Подозреваю что это 140Б - "Берёза".

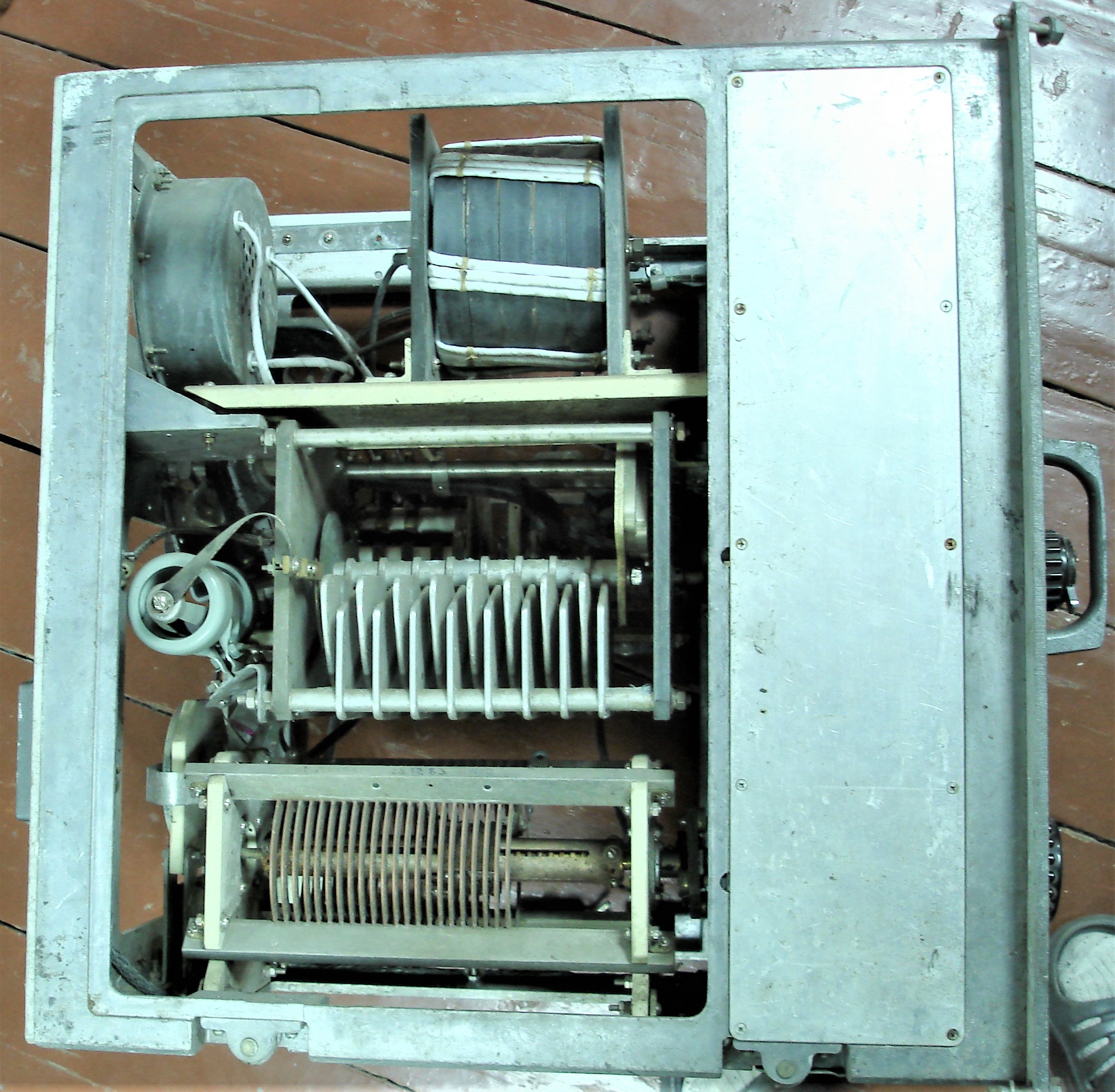

На фото справа, в середине нижней части отсутствует шаровой вариометр (я так думаю

) Если ли это УСС Берёза, то сразу вопрос по схеме его работы. Для чего в составе 2 вариометра или они работают в паре?

Сообщение **RW9OW** » 08 дек 2022, 12:55

УСС как и положено предназначен для согласования низкоомного выхода усилителя Р-140 с высокоомными антеннами, и антеннами с высокоомными симметричными линиями питания. Схема обычная, как у любого тюнера, только размеры большие. Для симметричных антенн подключается ШПТ.
т.к. мы не применяем таких антенн, то УСС как таковой для нас бесполезен, разве что разобрать на запчасти и сделать из них усилитель.

RW9OW писал(а): ↑
08 дек 2022, 12:55
для согласования низкоомного выхода усилителя Р-140 с высокоомными антеннами

А нет информации сколько это в "цифрах". что бы примерно представить.

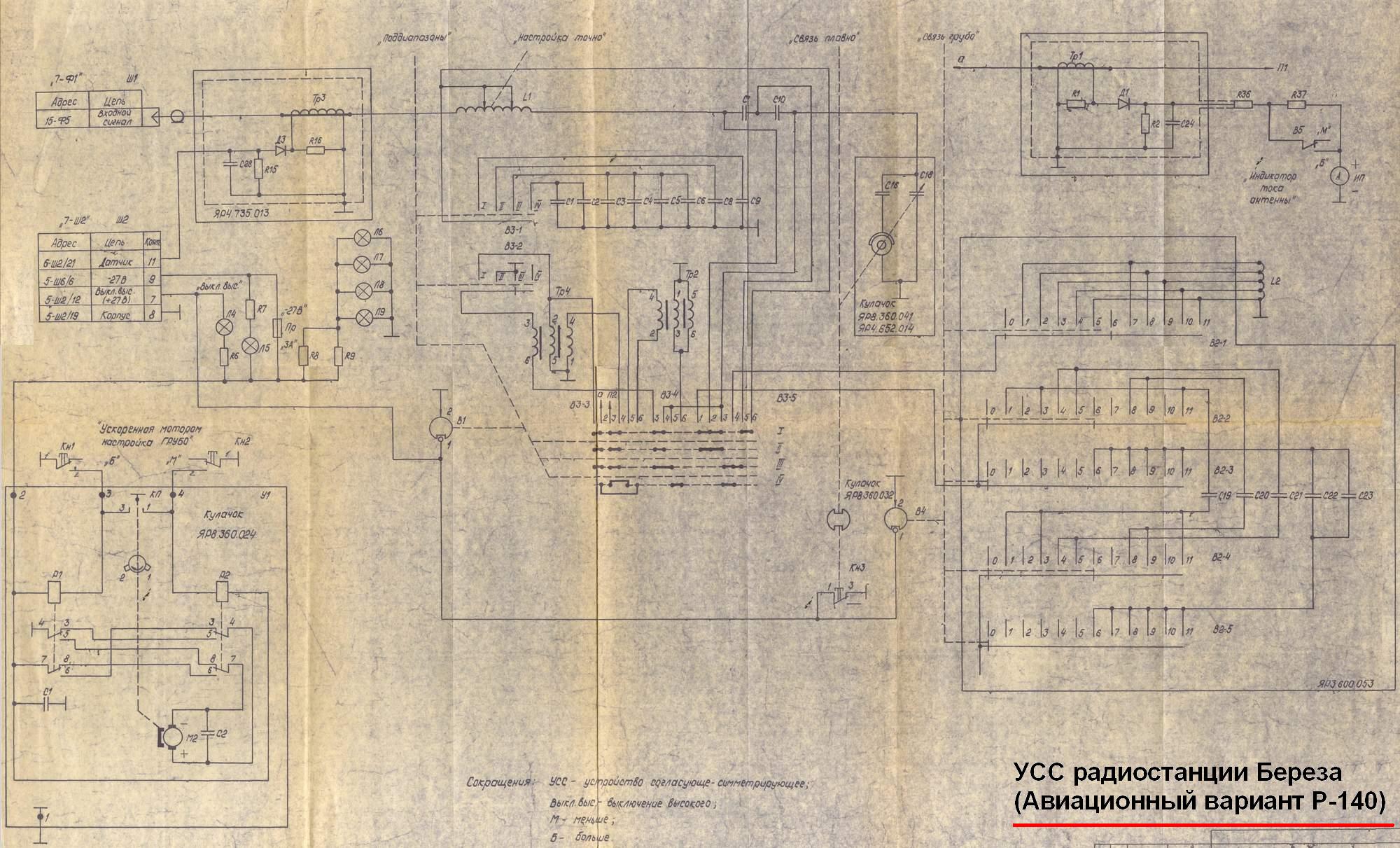

Похоже слегка пожелтевшая "синька" совпадает с моим ящиком. Оказывается в том месте где я думал про шаровой вариометр стоял переключатель обозначенный как В2. Чего мне вариометр показался... там жеж ручка с фиксацией положений.

Не понятно по схеме, детальки обозначенные В1 и В4 эт чего? Какие то контакты на землю типа концевиков или чего это? Если контакты, то от чего привод?

RW9OW писал(а): ↑
08 дек 2022, 12:55
УСС как таковой для нас бесполезен, разве что разобрать на запчасти

Эт мы завсегда успеем

Нихай пока так будэ, место в хате е.

Пока разглядывал, то да сё, еще вопросец. Красная точка - неточность в схеме или "тов прапорщик"

у меня там стоит перемычка. По виду "заводская".

: ошибка или.jpg (184.41 КБ) 8055 просмотров

И еще вопрос, раз эта штука "самолетная", то она рассчитана на работу только с симметричной нагрузкой? Или же можно не симметричную подключить только к одной клемме П1, другой провод общий. П2 остается "болтаться" в воздухе?

Отправлено спустя 30 минут 10 секунд:
Чем дальше в лес, тем больше дров.

Еще загадка. СВЯЗЬ ГРУБО переключатель В2, который у меня отсутствует. Не понятно куда должно идти, конденсаторы висят в воздухе... Где то "стерлась" земля?

: куды.jpg (242.08 КБ) 8050 просмотров

Андрей, а нет ли данных на конденсаторы по "синьке" ? Емкость всех конденсаторов с 1 по 10 и 16 по 23, переменный не обязательно. Прочитать не возможно без разборки, а некоторые наверно и в таком случае не удастся определить.
И еще, нет ли схемки УМ с ВКС или данных на какие нагрузки он рассчитан. Судя по кабелю РК-50 должно быть ок 50 Ом. Ну и не плохо бы входные сопротивления антенн используемых в составе Берёзы узнать.
Что то замысловатые схемы согласований получаются. как бэ не пришлось бомбить...
