CW маяк на 432МГц

Сообщение **R9OBQ** » 14 дек 2015, 21:39

Это имхо не кварц (квадратный, пайка под 4 контакта), а таки опорник.
Генератор и буфер в одном флаконе.

igev писал(а): Прилепление теплоотвода на кварц особо картину не изменило

А если всю плату на радиатор? У меня устойчивое мнение, что нагрев платы от передатчика влияет на частоту опорника...

Кстати, код маяка позволяет использовать опорник на 27мгц? Есть у меня с видеокарты в корпусе DIL8, возможно он будет более стабильным...

Сообщение **igev** » 14 дек 2015, 21:49

Можно и 27Мгц использовать, но рекомендуют его при больших частотах, т.е. около 900МГц (для соответствия каким-то нормам по ширине полосы).
Странно, зачем тут с 4 ногами, когда на тестовых схемах в даташите нарисован простой кварц с 2 ногами...

igev писал(а): Прикосновение пальцем сразу меняет тон сигнала.

Значит отделить его от му.. от котлет, от микросхемы то есть

А в таких корпусах наверно и не кварц стоит, а глина какая нибудь. У меня подобный, только на 500кГц тоже плыл, заметно даже на слух, в то время как кварц стандартного размера в "железе" или в стекле, только от нагрева паяльником на 20-30Гц (по частотомеру).

Умну в списках числится только 26.750 примерно. Пойдет? Есть варианты замены на другую частоту?

R9OBQ писал(а): Плясать надо от стабильности опорника: микросхема начинает передавать, через плату нагревается---

Так может "заставить" её передавать постоянно, то есть держать включенной все время. Прогреется до какой то температуры и процесс остановится. А телеграфные посылки формировать "ключиком" между микросхемой и выходным РА.

Сообщение **igev** » 14 дек 2015, 22:08

ГРАНИТ писал(а): Умну в списках числится только 26.750 примерно. Пойдет? Есть варианты замены на другую частоту?

Да тоже, наверное, пойдёт. От 26 до 27 можно. Так "двуногий" туда можно ставить или только с 4мя?

ГРАНИТ писал(а): Так может "заставить" её передавать постоянно, то есть держать включенной все время. Прогреется до какой то температуры и процесс остановится. А телеграфные посылки формировать "ключиком" между микросхемой и выходным РА.

Я мысль понял, надо подумать

igev писал(а): Так "двуногий" туда можно ставить или только с 4мя?

Так кварц он и есть на 2-х ногах, а если 4-ре то это генератор. (хотя чет шибко маленький) Или быть может быть просто 2 контакта не используются. Есть печатка, что бы сравнить со схемой? Может тогда станет понятно, что это на самом деле.

Сообщение **igev** » 14 дек 2015, 22:35

От CC1101 на кварц идёт 2 дорожки, они заходят под кварц и под ним куда-то дальше. Все 4 ноги припаяны к плате.
Плата вся разрисована еще, так что толком непонятно, какие ноги его используются, а какие - нет.

Отправлено спустя 10 минут 42 секунды:
RA4NHY пишет, что "Я для RTTY маяка кварц запаивал на плату радиомодуля. При этом нужно принять меры чтобы его потом случайно не снести неосторожным движением) Вот сейчас подумал, что лучше наверно, использовать не кварцы, а генераторы на 27 или 26. Надо попробовать будет, если такой генератор найдётся."

Не-е, ТХО или как их там, конечно стабильнее будут. А вместо 26 случаем 52 не подойдет, на такую частоту наверно поболее выбор будет.
В диапазоне 26-27 есть кварцы в Чипе (ждать только придется 1-1.5недели) или на Ленина может есть ("числится" у них 26.695). А мой ...собако..."протух"

Не генерит, корпус паяный, открыл и по пластинке видно, что какой то "ученый", его шкрябал на другую частоту

Сообщение **R9OBQ** » 15 дек 2015, 00:07

igev писал(а): От CC1101 на кварц идёт 2 дорожки, они заходят под кварц и под ним куда-то дальше. Все 4 ноги припаяны к плате.

Китайская унификация: разведено как под кварц, так и под опорник...

ps: опорников (или кварцев) на 27мгц можно надёргать на дохлых видеокартах, любой компьютерный сервис может отсыпать за кофе или чай.

Так они наверно в корпусах типа лодочка, большие наверно только на совсем древних картах. Кстати надо пошариться в сотовых телефонах, что то мне попадалось похожее на генераторы... или они были на 25

Отправлено спустя 31 минуту 39 секунд:

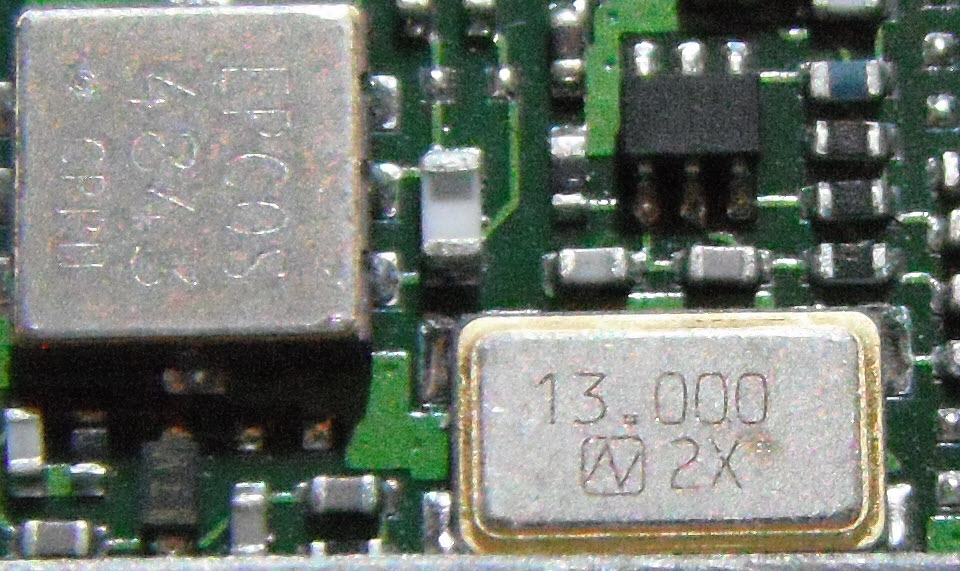

Только 13... Как 13х2 проканает? Размер капельку больше чем 6х3мм, четыре ноги, похоже генератор.

: 15-12-2015 0-47-53.jpg (179.4 КБ) 9897 просмотров

Сообщение **R9OBQ** » 15 дек 2015, 11:42

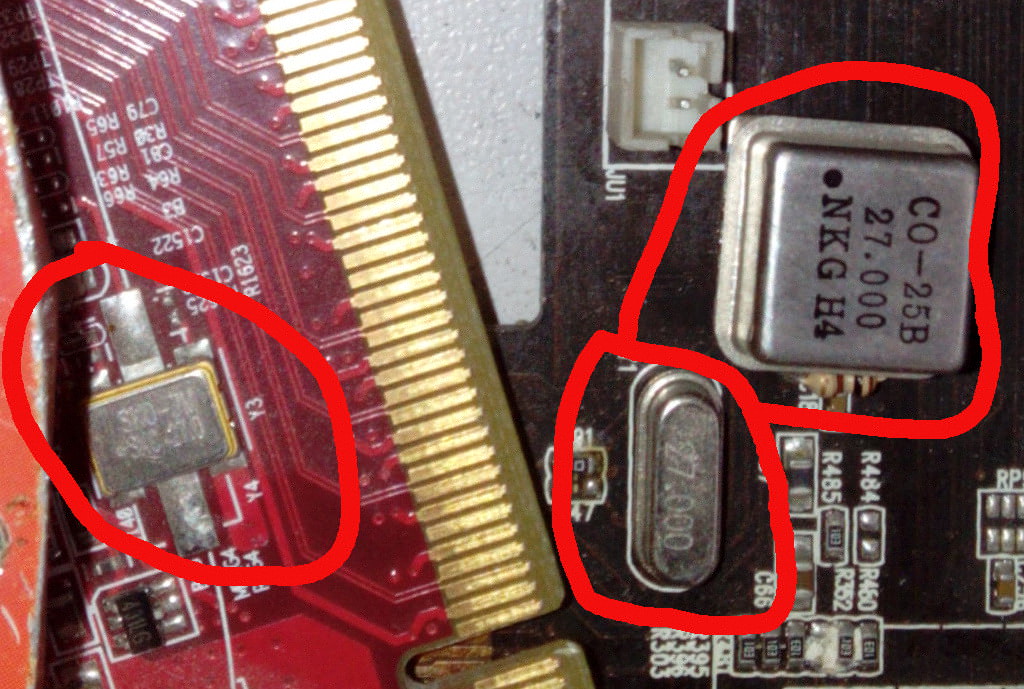

Они на видеокартах разные бывают...

: 27clock.jpg (213.87 КБ) 9882 просмотра
