Стек из петлевых вибраторов на 2-ку.

[ГРАНИТ]

Что-то не могу вспомнить и найти ни файлов, ни чертежей, ни ссылок. Ничего путнего не попалось, или я их неправильно "обзываю" ? ... 4-6 петель вертикально на одной мачте. Есть описание у кого нибудь?

[r9o-11]

http://www.qrz.ru/schemes/contribute/an ... 9ogp.shtml и другого полно в сети...

[ГРАНИТ]

Вот говорю же, не так обозвал эту антенну. Как раз эту схему и искал. Спасибо!

[ГРАНИТ]

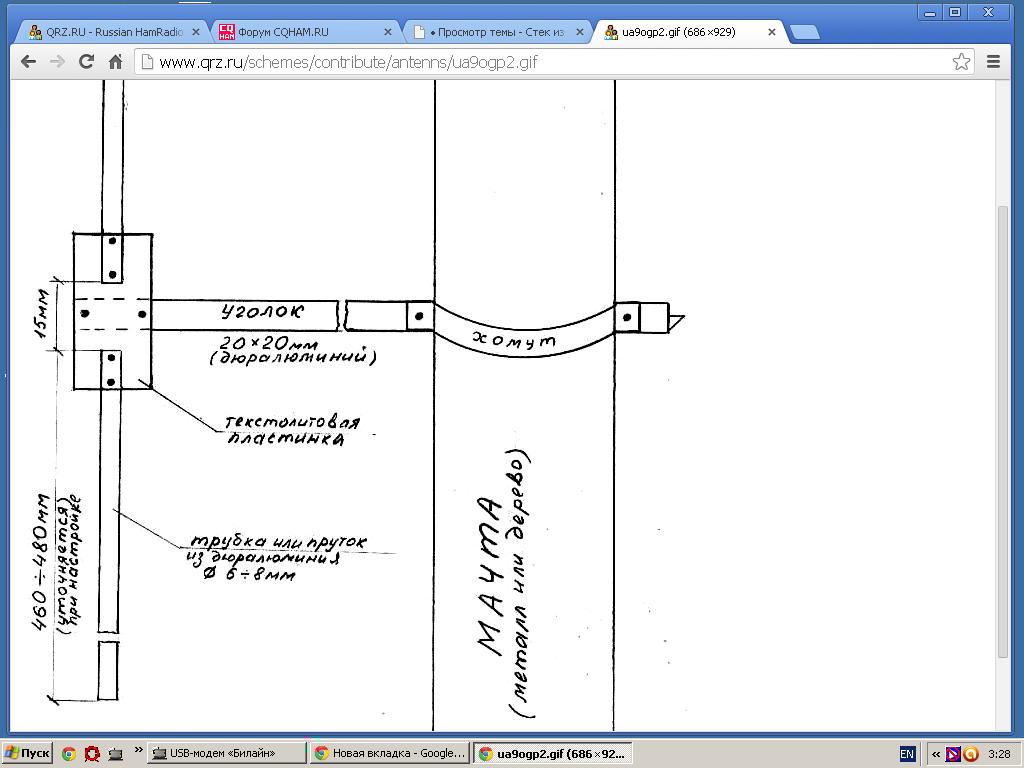

Есть интересные места На рисунке указано 15мм между половинками вибратора, а уголок на который все это крепится 20х20мм Или уголок не доходит до линии вибратора?

[Geuge]

Есть интересные места На рисунке указано 15мм между половинками вибратора, а уголок на который все это крепится 20х20мм Или уголок не доходит до линии вибратора?

Как сделаешь. Можно и с указанными размерами, но уголок с одной стороны изолирующей пластины, а вибратор - с другой. Это даст пару пик лишней емкости на землю.

Я так и не понял, ты искал петлевые или разрезные вибраторы? В статье описаны разрезные.

[ГРАНИТ]

Вроде сказано что пофиг какие. Разрезные, предположительно по 75 Ом судя по трансформатору и схеме.

Есть другие, давай другие гляну.

К Андрею r9o-11 вопрос, расстояние от мачты до вибраторов указано для случая с металлической мачтой? Если она из диэлектрика то как понимаю можно уменьшить расстояние, тогда как быть с кабелями - выводить их за мачту или в сторону? Либо оставить расстояние как на схеме и расчитывать на то что на таком расстоянии кабель будет как бы в "мертвой зоне", т.е. влияние минимально.

[Geuge]

Вроде сказано что пофиг какие. Разрезные, предположительно по 75 Ом судя по трансформатору и схеме.

"В общем" - пофиг, а в частности (Zпетли = 300 Ом) надо делать другие длины кабелей (и сами кабеля).

Есть другие, давай другие гляну.

Можно J-трансформатором (http://www.diagram.com.ua/list/6dbvhf0.shtml)
Можно столь любимой тобой петлей (ссылка у тебя есть )
...

К Андрею r9o-11 вопрос, расстояние от мачты до вибраторов указано для случая с металлической мачтой? Если она из диэлектрика то как понимаю можно уменьшить расстояние, тогда как быть с кабелями - выводить их за мачту или в сторону? Либо оставить расстояние как на схеме и расчитывать на то что на таком расстоянии кабель будет как бы в "мертвой зоне", т.е. влияние минимально.

Хоть я и не Андрей :
Кабель, как и мачта, для антенны выглядит вертикальным протяженным проводником. Если мачта диэлектрическая, придется отводить кабель на полметра за вибратор и потом уже опускать. Или учесть это (при уменьшении расстояния между вибратором и проводящей мачтой падает волновое сопротивление вибратора) и пересчитать кабельные тр-ры.

[ГРАНИТ]

Можно J-трансформатором---

Не-е, карягу мне не надо

[Geuge]

а петли? И задача сведется к предыдущей

[ГРАНИТ]

Есть описание с 4-6 петлями - давай! Или метода как расчитать и настроить петлевой вибратор на 75 Ом. А каряги мне не надо.
