Конструкция выходного дня. Расту, однако.
Добавлено: 01 фев 2014, 17:09
Продолжаю развлекаться с J-коллинеарными антеннами. Наткнулся на интересную антеннку: http://dl2kq.de/ant/3-85.htm . Поскольку у меня на работе прижился FT897, то захотелось попробовать такую (два диапазона, один кабель), тем более, что обещается хорошая эффективность (ДН) на 430. Дело недолгое, из хлама был извлечен стеклопластиковый пруток Ф6мм (когда-то купил набор дуг для теплички), провод ПЭЛ Ф2мм, немножко термоусадки и кабель. Изготовление заняло 40 минут, воткнул в снег за окошком, продернул кабель, подключил к ФТ-897 и начал ходить туда-сюда, подгибая и нажимая тангенту. 2 метра настраиваются влет, как и положено J-антеннам. С 70 см все немного сложнее, там антенна не6 зарезонила вообще. Еще раз внимательно прочитав описание, обнаружил небольшое несоответствие - длина шлейфа на рисунке и в модели ГАЛ-АНА различалась на 20 мм. Подогнул, укоротил, стало лучше. Вспомнил, что более толстый провод надо делать чуть короче, укоротил на 10 мм J-колено. Снова вогнал в диапазон двойку (подгибанием колена), проверил 70 см - зарезонило на 440 МГц. Ага.
Списался с Игорем Гончаренко (автором), получил совет поиграться с длиной перемычки и ее шириной у основания.
Попробовал, но лучших результатов получить не смог. Решил, что виновата толщина провода, сделал модельку в ММАНе, но "виртуально" тоже настроить не смог. Сходил в магазин, купит сетевого провода 2.5 кв мм (де факто Ф1,6 мм), повторил все эти пляски с бубном. Результат оказался забавен - при идеальной настройке двухметрового диапазона, семидесятка зарезонила на 428! Первая мысль - искать провод 1.8 мм, а потом решил поиграться с тем, что есть. Продуктивной оказалась идея гнуть колено J-согласования не от, а к проводу антенны. Причем самый кончик, примерно 40 мм. Найденные зависимости: удлиняешь этот кончик - убегает вниз резонанс на 2м (сильнее, чем резонанс на 70 см). Приближение этого кончика к полотну антенны сильнее влияет на 70 см. Настроилась эта антенна на 145.5 и 432 МГц, первые QSO были проведены с R9OBF, прямо с торчащей из снега антенны. Я - из Академа, он в центре города, ЕМНИП, на 9 этаже, на ручную двухдиапазонку. На двойке я его принимал на полную шкалу, на 70 см - просто 9 баллов по S-метру FT897.

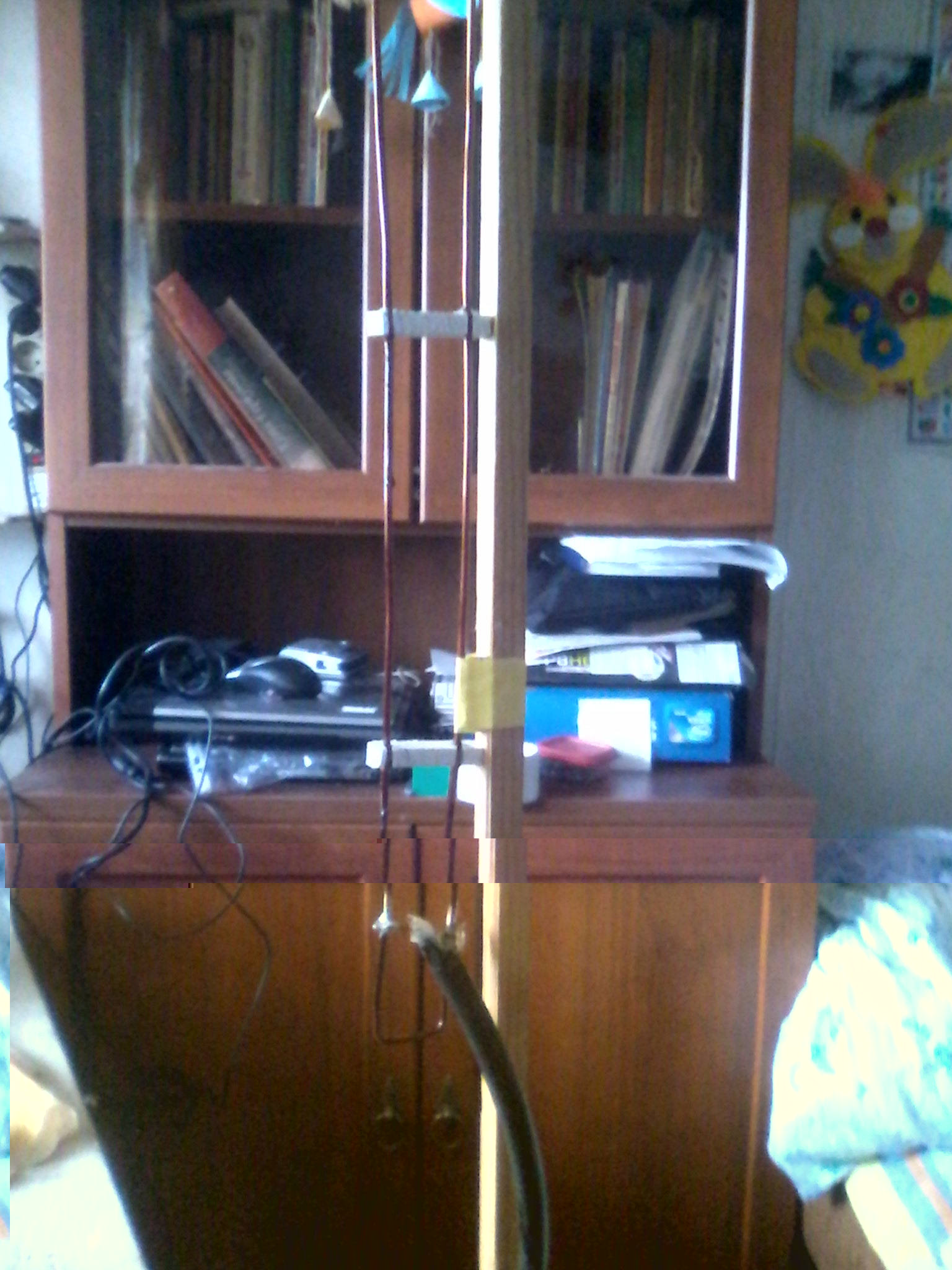

Можно бы и домой тащить, на крышу ставить, но антенна хлипка и длинна - полтора метра. Плюнул, взял ту, что из проволоки 2 мм, принес домой и пришпилил к деревянной рейке. Настраивал прямо в комнате, с использованием той же хитрости - пригибания кончика J-колена и растяжки шлейфа. За полчаса получил минимумы на 145.5 и 435 МГЦ, не выходя из комнаты сработал с Ринатом (RA9OAS) пятью ваттами, причем на 435 работало исключительно - полная шкала. Но Ринат не показатель :Ь Закрепил проволоку пластиковыми перемычками, поволок на крышу. Включил, попробовал - плохо. Поискал причину - нашел отвалившуюся массу (не прогрел, провод толстый). Пришлось возвращаться на крышу и на ветру газовой горелкой, завернутой в шарф, прогревать место пайки. Получилось плохо, частота резонанса ушла вниз на полмегагерца на двойке и на мегагерц на семидесятке. Больше не полезу, ветер и холодно.
Первое сравнение (работал со Шлюза с Искитимом, UA9OXA, 2м) показало ровно то, что и ожидалось - при равной мощности антенна проигрывает примерно балл моим трем петлевым (высотой 6 метров против полутора
)
Сработал с RA9OGB на 435 (он с портативкой из машины в районе Троллейной, 18.5 км), принимал его на один кубик, с легким шумком. Заодно выяснил, что 897 имеет проблемы с чувствительностью, как на 144, так и на 430. Померяю и буду разбираться с Неманом, который его типа чинил.
Антенна хорошо подходит для местных связей в пределах 50 км. Заслуживает звания "конструкция выходного дня". Долго на крыше не простоит, что будет стимулом приложить шаловливые ручки к более другой конструкции. Пока оставлю ее на крыше в качестве резервной.
UPD. Только что сработал (10 вт) с RD9OA (65 км), получил от него оценку "полный фул".
Списался с Игорем Гончаренко (автором), получил совет поиграться с длиной перемычки и ее шириной у основания.
Попробовал, но лучших результатов получить не смог. Решил, что виновата толщина провода, сделал модельку в ММАНе, но "виртуально" тоже настроить не смог. Сходил в магазин, купит сетевого провода 2.5 кв мм (де факто Ф1,6 мм), повторил все эти пляски с бубном. Результат оказался забавен - при идеальной настройке двухметрового диапазона, семидесятка зарезонила на 428! Первая мысль - искать провод 1.8 мм, а потом решил поиграться с тем, что есть. Продуктивной оказалась идея гнуть колено J-согласования не от, а к проводу антенны. Причем самый кончик, примерно 40 мм. Найденные зависимости: удлиняешь этот кончик - убегает вниз резонанс на 2м (сильнее, чем резонанс на 70 см). Приближение этого кончика к полотну антенны сильнее влияет на 70 см. Настроилась эта антенна на 145.5 и 432 МГц, первые QSO были проведены с R9OBF, прямо с торчащей из снега антенны. Я - из Академа, он в центре города, ЕМНИП, на 9 этаже, на ручную двухдиапазонку. На двойке я его принимал на полную шкалу, на 70 см - просто 9 баллов по S-метру FT897.
Можно бы и домой тащить, на крышу ставить, но антенна хлипка и длинна - полтора метра. Плюнул, взял ту, что из проволоки 2 мм, принес домой и пришпилил к деревянной рейке. Настраивал прямо в комнате, с использованием той же хитрости - пригибания кончика J-колена и растяжки шлейфа. За полчаса получил минимумы на 145.5 и 435 МГЦ, не выходя из комнаты сработал с Ринатом (RA9OAS) пятью ваттами, причем на 435 работало исключительно - полная шкала. Но Ринат не показатель :Ь Закрепил проволоку пластиковыми перемычками, поволок на крышу. Включил, попробовал - плохо. Поискал причину - нашел отвалившуюся массу (не прогрел, провод толстый). Пришлось возвращаться на крышу и на ветру газовой горелкой, завернутой в шарф, прогревать место пайки. Получилось плохо, частота резонанса ушла вниз на полмегагерца на двойке и на мегагерц на семидесятке. Больше не полезу, ветер и холодно.
Первое сравнение (работал со Шлюза с Искитимом, UA9OXA, 2м) показало ровно то, что и ожидалось - при равной мощности антенна проигрывает примерно балл моим трем петлевым (высотой 6 метров против полутора

Сработал с RA9OGB на 435 (он с портативкой из машины в районе Троллейной, 18.5 км), принимал его на один кубик, с легким шумком. Заодно выяснил, что 897 имеет проблемы с чувствительностью, как на 144, так и на 430. Померяю и буду разбираться с Неманом, который его типа чинил.
Антенна хорошо подходит для местных связей в пределах 50 км. Заслуживает звания "конструкция выходного дня". Долго на крыше не простоит, что будет стимулом приложить шаловливые ручки к более другой конструкции. Пока оставлю ее на крыше в качестве резервной.
UPD. Только что сработал (10 вт) с RD9OA (65 км), получил от него оценку "полный фул".
