Стек из петлевых вибраторов на 2-ку.

[Geuge]

3 дюйма выше среднего соединения кабелей. а вто что вырезано - не сказано
Расстояние до мачты указано - 3 и 3/4 инча.
разной длины кабеля (еще и разного типа) - нормальное явление.

[ГРАНИТ]

И шо? Они все разные...прямо таки все четыре? Там всего 2 типа кабеля, черненькой полоской сплошной и штрих пунктирной. Пока только "вспоминания" про них находил, даташит не видел.

[ГРАНИТ]

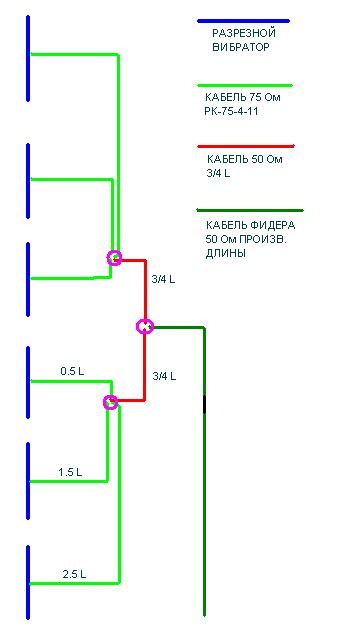

Прожект 6 диполей в стек.JPG (19.42 КБ) 10295 просмотров

Забыл на рисунке указать расстояние между "этажами" - 155см, вибраторы разрезные из 6мм трубки 72-74 Ома каждый (я так ду-у-умаю) Кабели от вибраторов минимальной длины, поэтому придется в некоторых местах "срезать" повороты. Расстояние от вибраторов до вертикальных участков кабелей 50см.
Что скажут господа теоретики Все ли тут правильно?

[Geuge]

в красненьком куске я бы вместо 50-омного кабеля применил два параллельных 75 Ом.

[ГРАНИТ]

Это еще зачем?

[Geuge]

Пардон, ошибся.

[ГРАНИТ]

А-а-а. А смогёш стек из разрезных нарисовать? Подозрения умну не хорошие, что когда они на таком расстоянии (155см), то на каком то этапе, удлиннение вибраторов ведет к росту резонансной частоты, а не к понижению. Типа начинает действовать наоборот.

[Geuge]

экий ты ленивый....

[Расширение maa было запрещено, вложение больше недоступно.]

[ГРАНИТ]

Экий не внимательный... Написано жеж - разрезных. Попробую "отрезать" лишнее. Ну хоть так, все равно лепить стеки не умею, спасибо.

[ГРАНИТ]

Антенна монстр готова к испытанию. Еще бы поднять эту тяжеляку, с килограмчик или поболе получилась. В основном кабель и изолента дают основной вес
Пока без петлевых, только 6 разрезных вибраторов вертикально в стек. Если получится поднять буду в эфире 145.250/ 145.300/ 145.500 Хороший "слух" не обещаю, так как на поле станция "помирает" от помех, поэтому на передачу буду "тихонько" - 1W (иногда 5).
