Поворотка на мачту

[RA9OEL]

Как в том фильме... Желаете помучатся Правильно написал Андрей, все уже придумано, это RM-50. Не влазит внутрь трубы мачты, надень снаружи И R-Qwad выпускает эти прилады с разными диаметрами стойки, под разные трубы. И наконец используй переходную трубу.... И если хочется поворотку внизу, поставь на шарнир RM-50. А самую лучшую поворотку для полевого дня демонстрирует R9PM

[RW9OW]

А самую лучшую поворотку для полевого дня демонстрирует R9PM

У нас технологичнее!))


[r9oen]

Принцип понятен, вариантов решений достаточное количество. Спасибо всем, кто откликнулся и подсказал, вся информация была ценная.

[UA9OC]

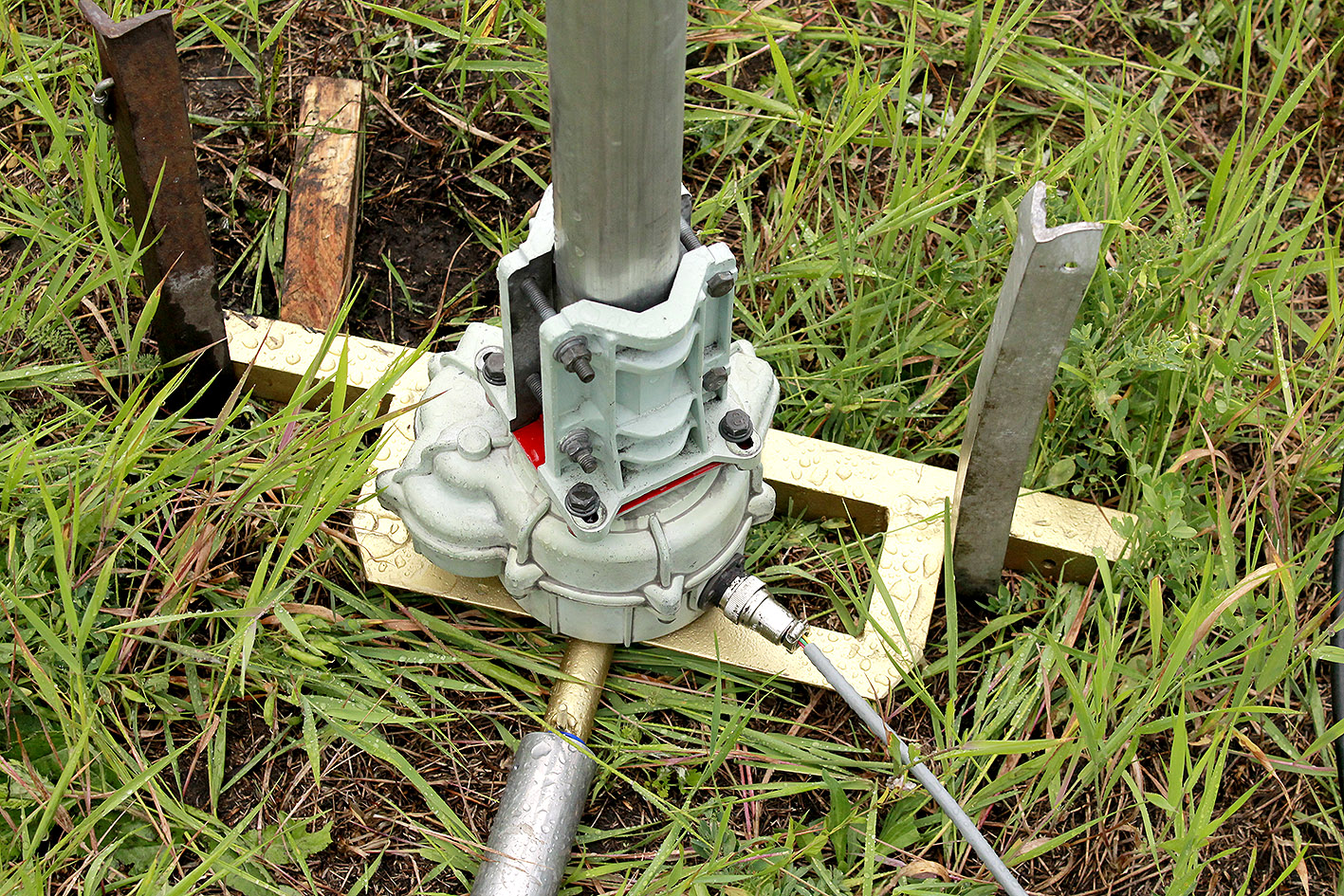

Принцип понятен,....А у R9PM на ПД-2020.....

Мощный шарнир для подъёма мачты "из ничего" . Этот длинный уголок с двумя кольями повышает устойчивость мачты при подъёме, меньше "рыскать " будет, и при наличии "падающей стрелы " никаких "лишних" неподъёмных нагрузок на редуктор не будет.
Опыт не пропьёшь!

P.S.Если проблемы со сваркой- приезжайте ко мне на дачу с уголками - сообразим всё за полчаса...

[r9oen]

приезжайте .... сообразим

Спасибо за предложение, это самое лучшее решение на замену сверлам, болтам и гайкам. Пока нарисую конструкцию, заготовлю и нарежу материалы
Со сваркой действительно проблемы: пока получается только качественно делать прожоги и непровары, пока научусь - все ПД пройдут мимо

[ГРАНИТ]

пока получается только качественно делать прожоги и непровары

Значит аппарат все же есть... Так не проще "Магомета" пригласить к горЕ?! Токма надо перед тем как

заготовлю и нарежу материалы

посоветоваться со сварщиком... ну так, на всякий случай.

[UA9OC]

G800 ломается просто от того, что на ней три элемента на 20м прикрутили.

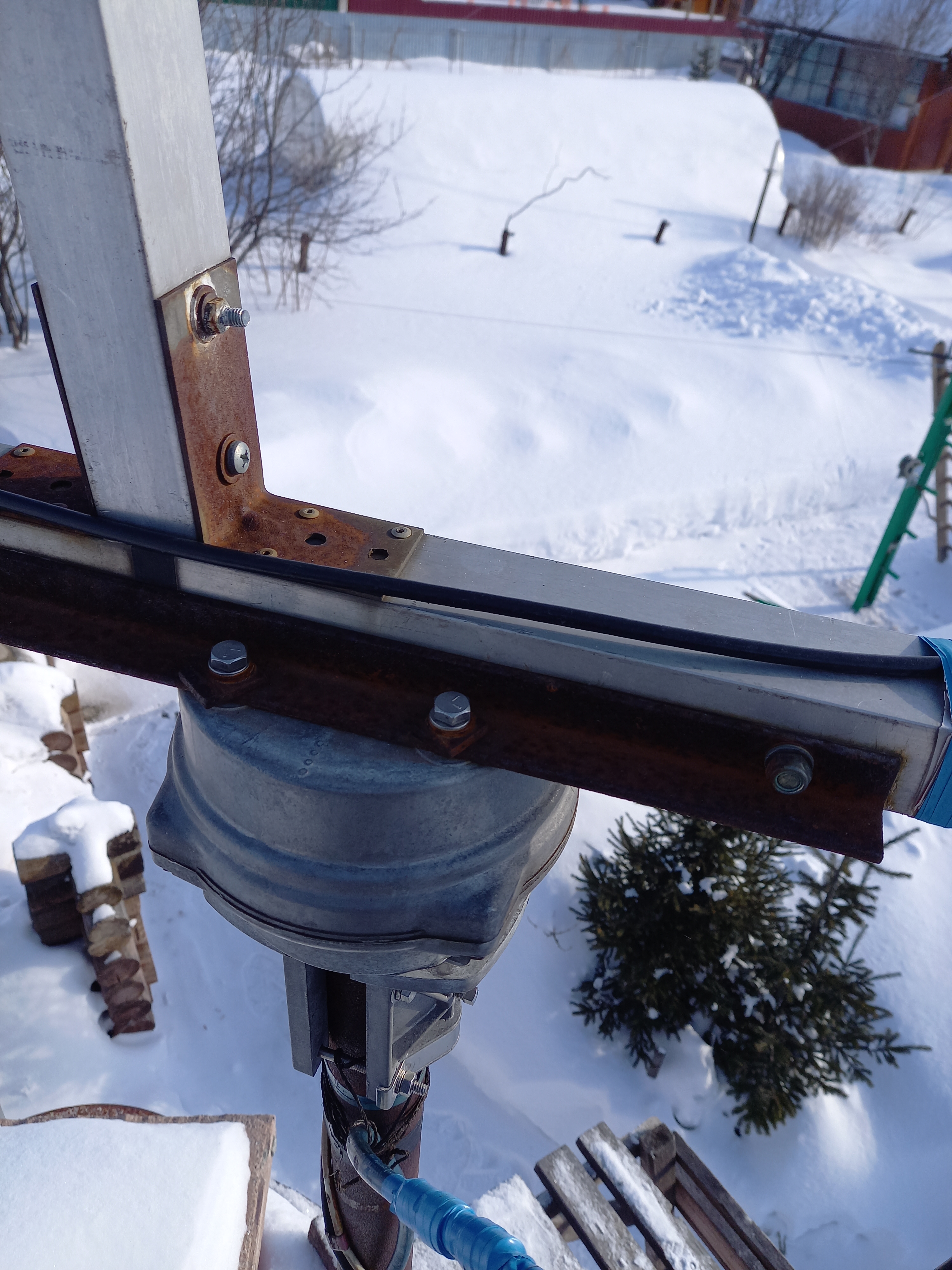

Андрей, я в 2012 году быстренько сделал вот так

два уголка крепятся к крышке редуктора, между уголками - бум антенны. Это 5 элементов Яги с бумом 8 метров. СтоИт до сих пор, ничего не сломалось, люфт не увеличился... может быть от того, что делал временно Поворотка - аналог G450.
Для 3 эл. на 20м с бумом 7,3 м сварил уже "корзину" 1 м высотой с подшипником на верхней площадке.

[R9PM]

Опыт не пропьёшь!

Самое главное - покрасить золотой краской! Иначе антенна не встанет!
На самом деле это первое что пришло в голову. как всегда делалось в последний день перед выездом.

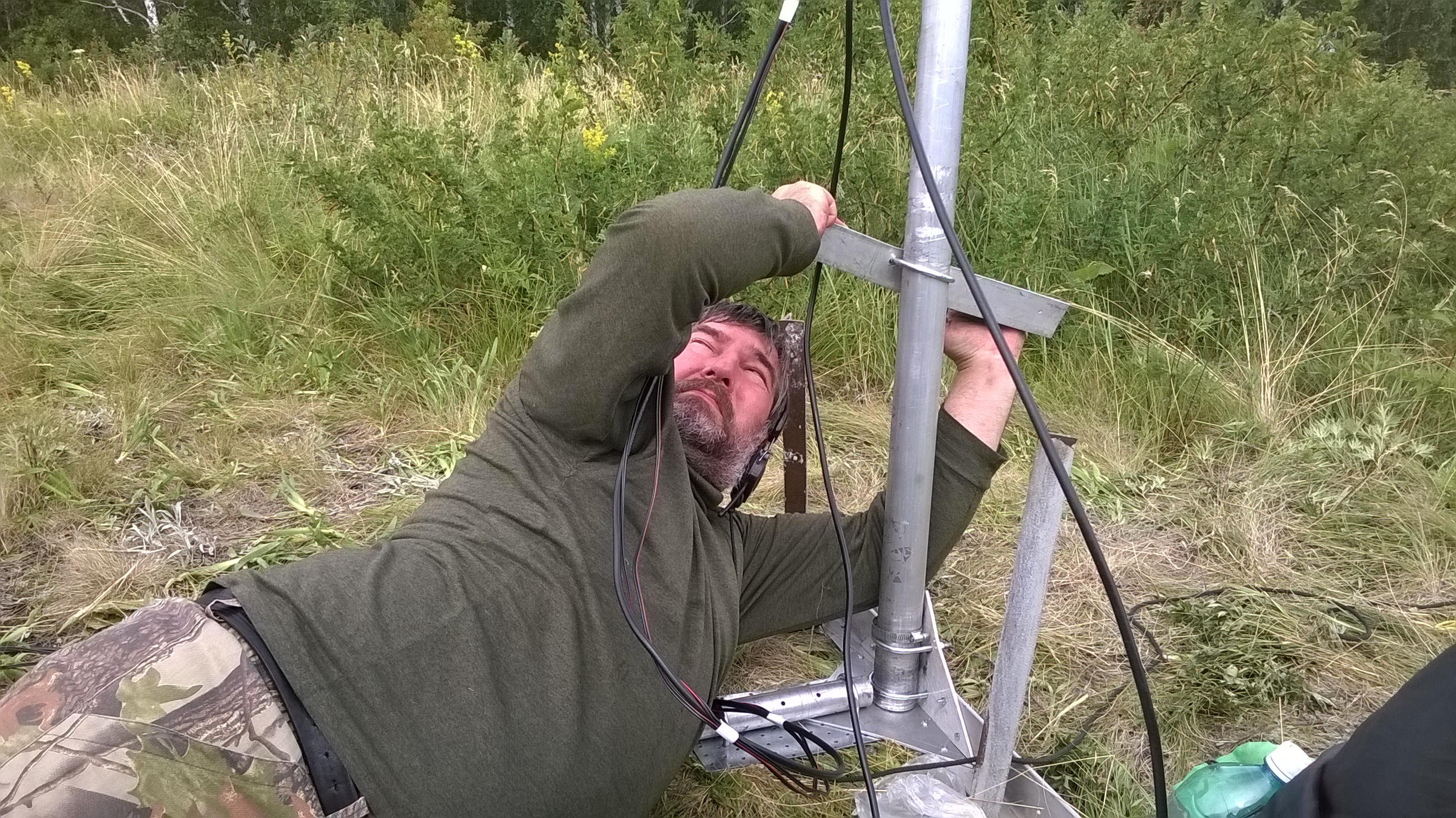

В полях у RA9YDL видел конструкцию следующую:
1. основание с приваренными вертикальными уголками (они забиваются-втыкаются в землю и так основание фиксируется от смещения)
2 к основанию на шарнире крепится кронштейн-каркас для поворотки. У автора что-то самопальное-приспособленное, этакая коробочка из уголков, внутри которой редуктор. Теоретически на верхней плоскости этой коробочки можно и подшипник с фланцем поставить, чтобы нагрузку с поворотки снять.
Это все сложнее, чем у меня, и в последний день не слепишь. Но у меня недостаток в уголках. Слишком по партизански, и не очень надежно они фиксируют. Хотя бы крючья к ним надо будет приварить, чтобы они сверху придерживали основание и не мешали его повороту при подьеме.

[RA9OEL]

Миша, твоя конструкция идеальна в своей простоте, как автомат АК-47. Что бы немного улучшить шедевр, я бы немного укоротил боковые уголки до упорных кольев (лишнее увеличивает боковой излом) и обеспечил бы определенный люфт в месте крепления падающей стрелы, что бы она не вносила изгибающее усилие на редуктор во время подъема.

[r9oen]

Доброго дня , прошу конструктивной критики...но не очень пинайте

... у кого была Классика, знает эти Бублики под повороткой

если фотки опять не вложатся, то вот: https://disk.yandex.ru/a/mpc3SoLMbzhd7Q (на фотках вирусов не бывает)

Отправлено спустя 1 минуту 54 секунды:
Фотки не вложились (((

ПЫСЫ: коуши и т.п. в проекте предусмотрено, покрашено будет позже
